השנאי שמצלצל למוות: הבנת Ferroresonance

מה זה - למתחילים הסקרן

דמיינו לעצמכם כוס מים שאתם דוחפים מעט, ובמקום לשקוע, היא ממשיכה להתרוצץ גבוה יותר ויותר בעצמה, מלחכה על השפה. זה בערך מה ש- ferroresonance עושה לשנאי. שנאי הוא בדרך כלל מכשיר רגוע ופסיבי שפשוט משנה מתח. אבל בתנאים הלא נכונים, ליבת הברזל שלו והקיבול התועה של הכבלים שמסביבו יכולים ליצור "טנק" חשמלי המקיים את עצמו, השואב את המתח עד פי כמה מהרגיל - וממשיך, לפעמים במשך דקות או שעות, ללא פגיעת ברק או קצר חשמלי.

העיקרון - למהנדס

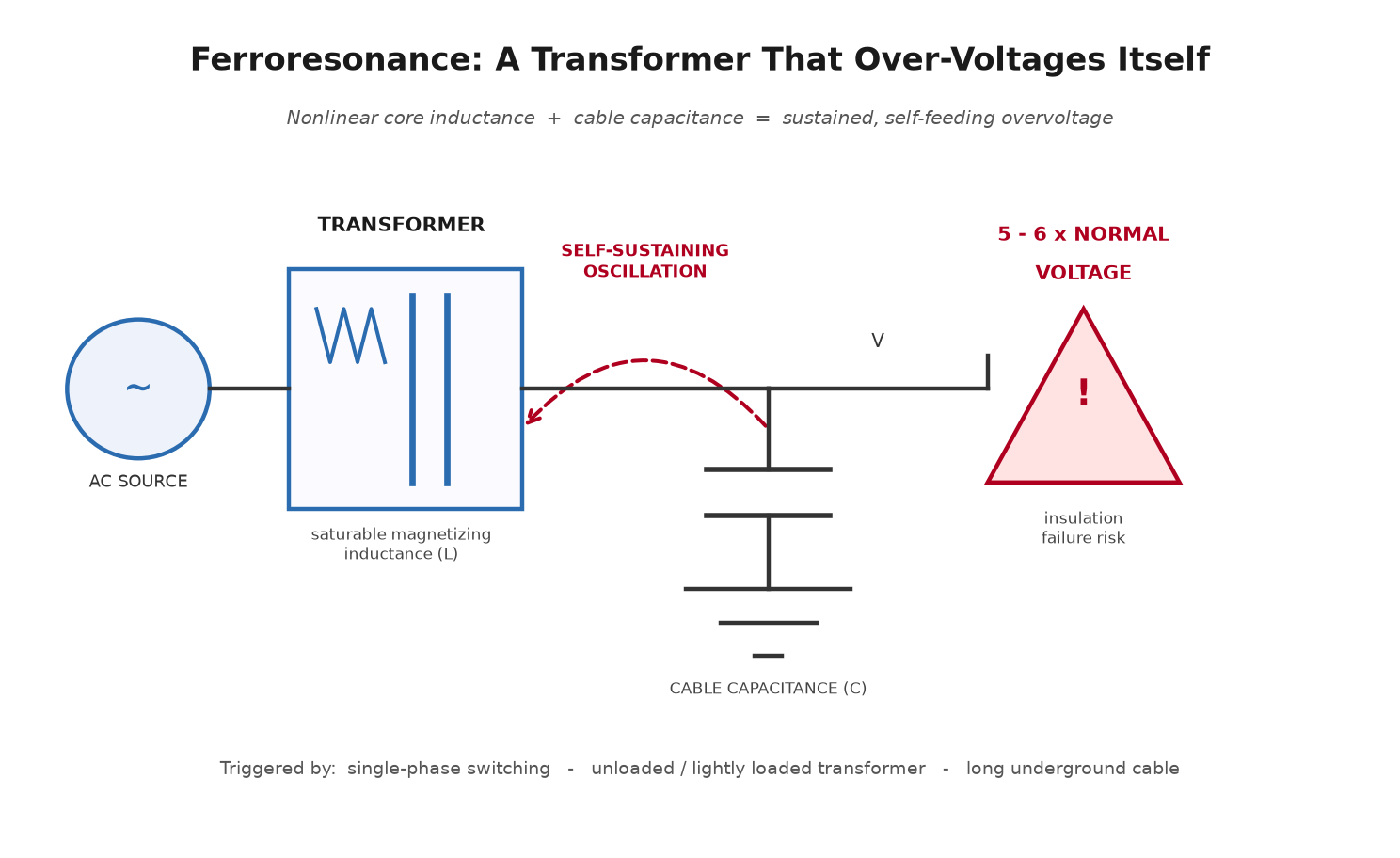

Ferroresonance היא תנודה לא ליניארית . הוא זקוק לשני מרכיבים: השראות ניתנת לרוויה (התגובה המגנטית של השנאי, שקורסת כשהליבה נכנסת לרוויה בעקומת ה-B–H שלה) וקיבול (קיבול של כבל תת-קרקעי או פס, או קיבול של פיתול/תותב תועה). תחת הפרעה - לרוב מיתוג חד פאזי של בנק תלת פאזי, אנרגיה דרך כבל ארוך, או נתיך מפוצץ שמשאיר פאזה אחת פתוחה - המתח עולה מספיק כדי להניע את הליבה לרוויה, ומפיל את השראות שלה עד שהיא שווה את התגובה הקיבולית. לאחר מכן ננעלת תהודה LC סדרתית או מקבילה.

שלא כמו תהודה ליניארית, תהודה ברזית יכולה להופיע ב -50/60 הרץ הבסיסי , בתת -הרמונית (בדרך כלל שליש מתדר האספקה), או כצורות גל מעין-מחזוריות או כאוטיות, בהתאם לתנאים ההתחלתיים - IEEE מסווג את אלה כמצבים נפרדים. מתחי יתר מתמשכים יכולים להגיע למתח קו נומינלי פי חמישה עד שש (IEEE Technology Navigator), מספיק כדי לנקב בידוד ולהרוס ציוד.

איפה זה נושך - דוגמה ליישום

שנאי הפצה תת-קרקעיים עם כבלים ושנאים סולאריים הם קורבנות קלאסיים. קיבול הכבלים ליחידת אורך הוא בערך 30-50× מזה של קווים עיליים , המספקים את האנרגיה התגובתית הדרושה לתנודה. חווה סולארית בלילה היא דלק אידיאלי: הממירים פעילים (ללא שיכוך הספק אמיתי), ובכל זאת השנאי המוגבר נשאר נמרץ מהרשת, ולכן תגובת המגנט הלא-לינארית שלו מצלצלת עם קיבול הכבל הארוך. החתימה המעידה היא מתח "שיא" או כמעט גל ריבועי, עם מתחי פאזה לקרקע על הפאזה הפתוח הרבה מעל עיוות נומינלי הרמוני במאות אחוזים.

תפיסה מוטעית נפוצה ועובדה מהנה

תפיסה מוטעית: "בולם מתח מכסה כל מתח יתר". במציאות, מעצורי מתכת-אוקסיד (ZnO) בנויים עבור דחפי ברק של מיקרו-שניות; מתח יתר ברזוננטי מתמשך בתדר החשמל יכול לדחוף אותם מעבר לגבול האנרגיה התרמית שלהם ולגרום להם להיכשל בצורה נפיצה - מה ומותיר את השנאי ללא הגנה (ניתוח שנאי-רשת).

עובדה מהנה: אותה פיזיקה רתומה בכוונה. השנאי ברזוננטי (מתח קבוע) משתמש ברוויית ליבה מבוקרת כדי לספק פלט כמעט קבוע למרות תנודות קלט רחבות - צורה מכוונת ושימושית של עצם התופעה שאחרת הורסת ציוד.

אזהרות הנדסיות

טען את המשני עם עומס התנגדות קטן אפילו כדי לרכך את התנודה; החלף בנקים תלת פאזיים על כל הקטבים בו זמנית; ציין מחסני RC או נגדי דיכוי ברזוננס; והעדיפו פריימריז עם מקורקע (פחות רגישים מדלתא) לפי הנחיית IEEE C57.105.
