בדיקת הדם של השנאי: מה מגלה ניתוח גז מומס

מבוא - מה זה ולמה זה מיועד (למתחילים)

תאר לעצמך שהמכונית שלך יכולה להזהיר אותך שהיא עומדת להתקלקל על ידי לחישה בשמן שלה. שנאי כוח עושה בדיוק את זה. רוב השנאים הגדולים שטופים בשמן מינרלי שגם מקרר וגם מבודד אותם. כשמשהו מתחיל להשתבש בפנים - נקודה חמה, ניצוץ או בידוד נייר מתפורר - השמן והבידוד "נסדקים" בשקט לבועות זעירות של גז. ניתוח גז מומס, או DGA, הוא בדיקת המעבדה השגרתית השואבת דגימה של אותו שמן ומודד את הגזים המומסים הללו. למעשה, מדובר בבדיקת דם לשנאי: מערכת זולה עם התרעה מוקדמת שיכולה לסמן תקלה מתפתחת חודשים או שנים לפני שמשהו ייכשל באופן גלוי.

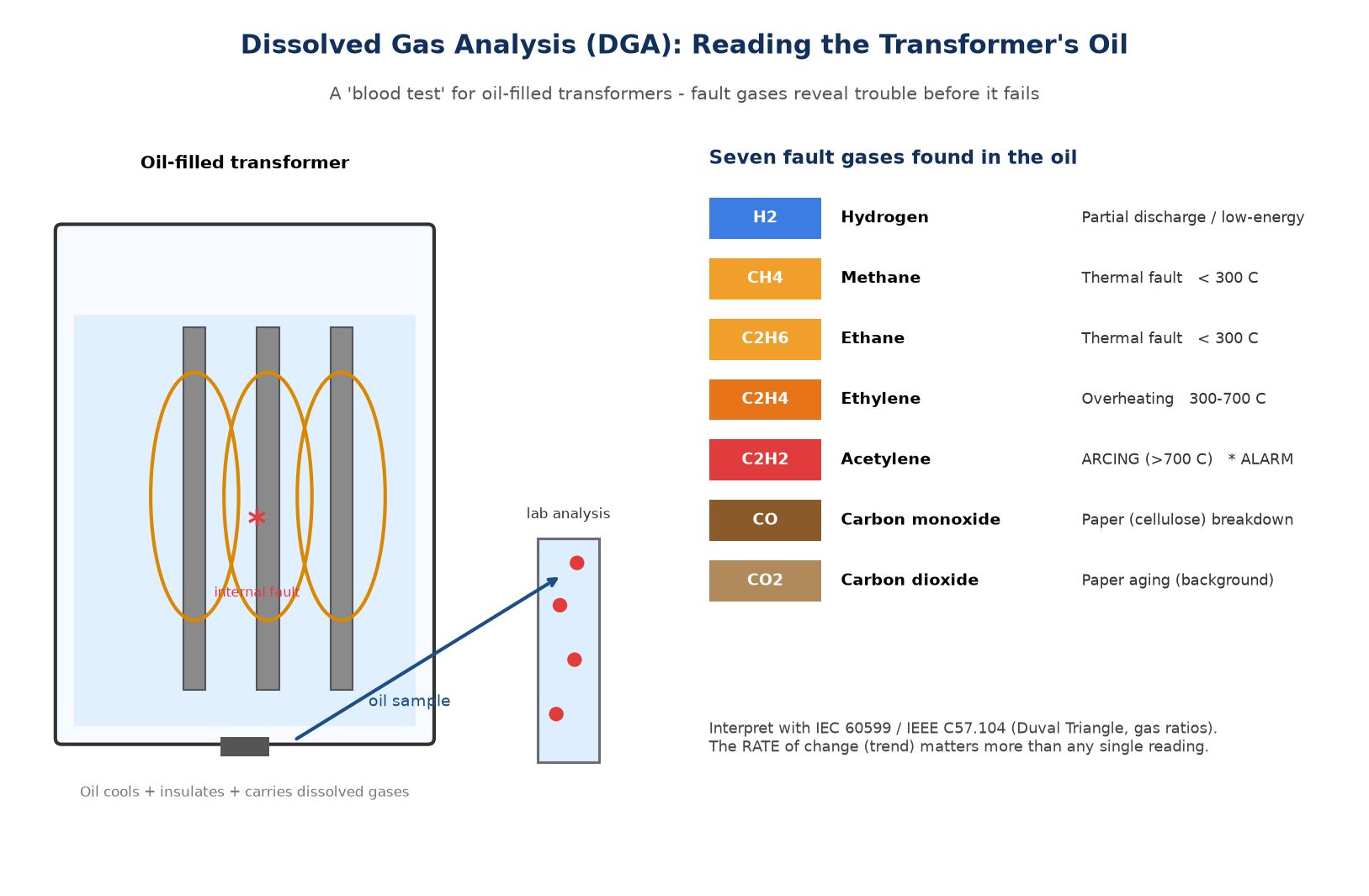

עיקרון ושבעת גזי השבר (עבור מהנדסים)

DGA נשען על עובדה פיזיקלית פשוטה: אנרגיות תקלות שונות מפרקות את הנפט ואת נייר התאית לתערובות גז שונות. IEEE C57.104-2019 ו- IEC 60599:2022 מקודדים את הפרשנות. מעקב אחר שבעה גזים:

• מימן (H₂) - פריקה חלקית ופעילות חשמלית דלת אנרגיה; נוכח כמעט בכל תקלה.

• מתאן (CH₄) ואתאן (C₂H₆) - תקלות תרמיות בטמפרטורה נמוכה (מתחת ל-300 מעלות צלזיוס בערך).

• אתילן (C₂H₄) - התחממות יתר בטמפרטורה גבוהה יותר (בערך 300-700 מעלות צלזיוס ומעלה).

• אצטילן (C₂H₂) - סמן הקשתות; הוא נוצר רק בטמפרטורות קשת, הרבה מעל 700 מעלות צלזיוס.

• פחמן חד חמצני (CO) ופחמן דו חמצני (CO₂) - פירוק של בידוד הנייר (צלולוזה), החלק שלא ניתן להחליף בשטח.

אף גז אחד אינו פסק דין. הפרשנות עובדת על פרופורציות וטרנדים. שיטת היחסים של IEC 60599 משתמשת ב-C₂H₂/C₂H₄, CH₄/H₂ ו-C₂H₄/C₂H₆ כדי לסווג תקלות לשש קטגוריות - PD (פריקה חלקית), D1/D2 (פריקה או קשתות) ו-T3/T2 דרגות תרמיות. משולש Duval משרטט את האחוזים היחסיים של CH₄, C₂H₄ ו-C₂H₂ לשבעה אזורי אבחון.

אזהרות בחירה והנדסה: דגימה משסתום ייעודי עם רווח אפס, מכיוון שבועת אוויר אחת מזייפת את קריאת המימן; לדגום בנפרד את תא מחליף הברזים בעומס, מכיוון שערבובו עם המיכל הראשי מבטל את התוצאה; ולשקלל את קצב ייצור הגז (השינוי ב-ppm לאורך זמן) הרבה מעל כל ערך מוחלט בודד. יחידה צעירה שהאתילן שלה מכפיל את עצמו בחודש היא דחופה גם אם כל מספר יושב מתחת לנורמת הטבלה שפורסמה.

דוגמה ליישום

שקול שנאי רשת של 20 MVA עם קו בסיס מימן יציב של 30 ppm במשך שנים. דגימה חדשה מראה 120 ppm מימן, אצטילן ב-8 ppm וטיפוס פחמן חד חמצני. לפי יחסי IEC ואזורי Duval דפוס זה מצביע על פריקה באנרגיה נמוכה (D1) עם מעורבות אפשרית של נייר - לא הזדקנות רגילה. המהנדס מתזמן בדיקות פריקה חלקית ודגימות מעקב שבועיות במקום לחכות לטיול בוכהולץ. ממסר בוכהולץ, שאוסף גז במקור ומתריע על הצטברות גז קל או ניתוק על גל נפט מהיר, הוא הגיבוי המהיר; DGA הוא האבחון העדין שאומר לך איזה סוג של תקלה נוצרת.

טעות נפוצה / עובדה מהנה

מיתוס: "שמן שנאי מיועד רק לקירור ובידוד". במציאות השמן הוא גם מדיום אבחנתי - הגזים המומסים שלו הם האות הקדום והרגיש ביותר של צרות פנימיות, הרבה לפני שהממסר פועל.

עובדה מהנה: אצטילן כל כך ספציפי לקשתות, שכל קריאה מתמשכת מעל עקבות (בערך מעל 1 ppm) מתייחסת כמשמעותית; ניצוץ פנימי יחיד משאיר את החתימה הכימית שלו בשמן שבועות לפני הופעת סימפטום חיצוני כלשהו.
