אל תקנו משרנים עד שתקראו את זה!

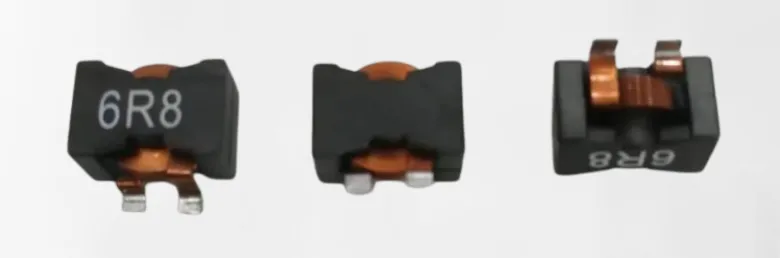

נהגתי לבחור במשרנים על ידי בדיקת ערך השראות בלבד. זה עבד עד שלוח חשמל התחיל להתחמם, לייצר גלים יותר מהצפוי, ונכשל במהלך שינויי עומס. מספר החלק נראה קרוב לצורך העיצובי. הפרטים החשמליים המלאים סיפרו סיפור אחר. משרן משפיע על אדוות זרם, חום, יעילות, רעש ויציבות של ספק כוח מיתוג. לפני שאני קונה אחד, אני בודק את חמש הנקודות האלה. 1. השראות היא רק נקודת ההתחלה ערך השראות, הנמדד במיקרו-הנרים, עוזר להגדיר את אדוות הזרם במעגל מתח. ערך גבוה יותר מפחית לעתים קרובות את זרם האדוות, בעוד שערך נמוך יותר עשוי לאפשר שינויים זרם מהירים יותר. הבחירה הנכונה תלויה בטופולוגיית הממיר, תדר המיתוג, מתח הכניסה, מתח המוצא וטווח העומס. ערך שנראה נכון על הנייר עשוי שלא להישאר נכון בזמן שהזרם זורם דרך החלק. משרנים רבים מאבדים חלק מההשראות שלהם ככל שהזרם עולה. אפקט זה נקרא נפילת השראות. אני בודק את תנאי הבדיקה הרשומים בגליון הנתונים. חלק המדורג ב-10 µH תחת זרם בדיקה קל עשוי להימדד נמוך בהרבה כאשר המעגל מגיע לעומס הרגיל שלו. עבור ממיר באק, אני בדרך כלל מעריך את זרם האדוות לפני בחירת המשרן: ΔIL ≈ (Vin - Vout) × D / (L × fSW) כאן, Vin הוא מתח הכניסה, Vout הוא מתח המוצא, D הוא מחזור העבודה, L הוא השראות, ו-fSW הוא מיתוג. החישוב המדויק תלוי במעגל, אבל הנקודה הבסיסית נשארת זהה: השראות חייבת להתאים לתנאי ההפעלה, לא רק לתווית. 2. בדוק את זרם הרוויה בעומס העבודה הרוויה מתרחשת כאשר הליבה המגנטית אינה יכולה יותר לאגור זרם בצורה הצפויה. השראות יורדת, האדוות עולה, ומעגל המיתוג עשוי לראות שיאי זרם גבוהים יותר. אני לא משווה את זרם הרוויה המדורג עם זרם העומס הממוצע בלבד. אני כולל את זרם האדוות: Ipeak = Iout + ΔIL / 2 זרם השיא צריך להישאר מתחת לגבול הרוויה שנבחר, עם מקום לשינויים במתח הכניסה, עומס המוצא והטמפרטורה. גליונות נתונים עשויים להגדיר את זרם הרוויה באמצעות מגבלות שונות, כגון ירידה של 10% או 20% בהשראות. שני חלקים עם אותה תווית "זרם רוויה" עשויים שלא להתנהג באותו אופן אם כללי הבדיקה שלהם שונים. דוגמה עיצובית הופכת את זה לקל יותר לראות. נניח שממיר מספק 2 A ויש לו 0.6 A של זרם אדווה. זרם השיא המשוער שלו הוא 2.3 A. משרן המדורג ל-2.4 A עשוי להיראות מתאים, אך הוא משאיר מעט מקום לעלייה בעומס או לעלייה בטמפרטורה. חלק עם דירוג זרם גבוה יותר עשוי לספק טווח פעולה בטוח יותר, אם כי גם גודלו, העלות וההתנגדות שלו זקוקים לבדיקה. אני מחפש את עקומת הרוויה במקום להסתמך על מספר אחד כשהיצרן מספק אותו. 3. השווה עליית טמפרטורה והתנגדות DC לכל פיתול יש התנגדות. ערך זה נקרא DCR, או התנגדות DC. זה יוצר אובדן נחושת: PLOSS = I² × DCR עלייה קטנה ב-DCR יכולה לייצר חום נוסף כאשר הזרם גבוה. חום יכול להעלות את ההתנגדות המתפתלת, מה שגורם לאובדן רב יותר. הטמפרטורה הסופית תלויה באזור הנחושת של PCB, זרימת האוויר, החלקים הסמוכים, המארז ודפוס המיתוג. דירוג עליית הטמפרטורה ראוי לאותה תשומת לב כמו הדירוג הנוכחי. גיליונות נתונים מסוימים מציגים ערך נוכחי המבוסס על עליית טמפרטורה קבועה, כגון 20°C או 40°C. ייתכן שמספר זה לא יתאים למגבלה הנוכחית על סמך רוויה. אני משתמש בגבול המעשי התחתון לאחר בדיקת שני התנאים. לדוגמה, פעם סקרתי שני משרני כוח ממוגנים בגודל דומה ובאותה השראות נומינלית. לאחד היה DCR נמוך יותר, אך לשני היה דירוג רוויה טוב יותר. במעגל זרם נמוך, ההבדל היה קטן. בעיצוב קומפקטי של 5 A, החלק התחתון של DCR הפיק פחות חום במהלך פעולה ארוכה. הבחירה הטובה יותר הייתה תלויה בפרופיל העומס, לא בדירוג הכותרת. משרן מגניב יכול לעזור לכל שלב הכוח לפעול בצורה יציבה יותר. זה עשוי גם להפחית את הלחץ על קבלים ורכיבי בקרה קרובים. 4. התאם את תדירות המיתוג וצורת הגל הנוכחית משרן אינו פועל לבד. ההתנהגות שלו משתנה עם תדירות המיתוג, זרם האדוות וצורת הגל המופעלת על ידי המעגל. אובדן הליבה יכול לעלות בתדרים גבוהים יותר. חלקים מסוימים מראים גם שינויים בהשראות על פני תדר. ייתכן שערך שנמדד ב-100 קילו-הרץ לא יתנהג בדיוק באותה צורה ב-1 מגה-הרץ. אני בודק את פרטי גליון הנתונים הבאים: - תדירות בדיקת השראות - תדירות מיתוג מדורגת, כאשר רשום - חומר ליבה - נתוני אובדן AC - תדר תהודה עצמית - עכבה על פני תדר לתדר התהודה העצמית יש חשיבות כאשר המשרן משמש במסנן או בשלב הספק בתדר גבוה. מעבר לטווח הזה, ייתכן שהחלק לא יפעל כמו משרן פשוט. גם צורת הגל הנוכחית חשובה. זרם DC יציב עם אדווה קטנה יוצר מתח שונה מזרם פועם עם פסגות חדות. משרן מסנן, משרן חיזוק וחלק דיכוי EMI עשויים להיות בעלי תוויות דומות אך תפקידי עיצוב שונים. אני רושם את תדר הפעולה בפועל ואת צורת הגל הנוכחית לפני השוואת חלקים. זה מסיר אפשרויות לא מתאימות מוקדם. 5. סקור גודל, מיגון, סובלנות ופרטי אספקה דירוגי חשמל הם רק חלק מהבחירה. החבילה חייבת להתאים ללוח, לאפשר מספיק נחושת להסרת חום ולעמוד במגבלות המכניות של המוצר. משרן כוח מוגן יכול לסייע בהפחתת דליפת שדה מגנטי ליד חיישנים, מעגלי שמע, שעונים וקווי תקשורת. סוג לא ממוגן עדיין עשוי לעבוד היטב כאשר שטח הפריסה פתוח ומגבלות הרעש פחות מחמירות. אני לא מתייחס למיגון כאל דרישה אוטומטית. אני בודק את המעגלים הסמוכים ותוצאות הבדיקה. סובלנות משפיעה גם על טווח העבודה. סובלנות השראות של 20% יכולה לשנות את זרם האדוות מיחידה אחת לאחרת. הטמפרטורה יכולה להוסיף שינוי נוסף. כאשר לתכנון יש אדווה או מרווח בקרה צר, אני מחשב את ערכי השראות הנמוכים והגבוהים ביותר. אני בודק גם: - טביעת רגל ופריסה של רפידות - מגבלות גובה - תנאי לחות ואחסון - טווח טמפרטורות הפעלה - מקור ייצור מאושר - כמות אריזה ועקיבות - חוקים מקבילים לחלק שקל ליצור אב טיפוס עשוי להיות קשה יותר למקור לייצור. מקור שני יכול לעזור, אבל יש לבדוק את ההחלפה מול נתוני השראות, רוויה, DCR, גודל וטמפרטורה. התאמת ערך µH בלבד אינה מספיקה. תהליך הבחירה שלי הוא פשוט. אני רושם את מתח הכניסה והמוצא, זרם ממוצע, זרם שיא, תדירות מיתוג, יעד אדוות, מגבלת טמפרטורה ומרחב הלוח. אני מחשב את טווח הזרם הצפוי. אני משווה זרם רוויה וזרם עליית טמפרטורה. אני סוקר נתוני DCR ותדרים. אני בודק את הפריסה סביב המשרן. בדיקת אב טיפוס תחת העומס הצפוי הגבוה ביותר מאשרת אם החלק נשאר בגבולות הטמפרטורה והאדווה המתוכננים. גישה זו לוקחת קצת יותר זמן מאשר בחירת הערך הקטלוגי הקרוב ביותר. זה יכול למנוע טעות תכנונית נפוצה: התייחסות למשרן כחלק פסיבי עם מספר אחד. כשאני קונה משרן, אני רוצה לדעת איך הוא מתנהג בזרם, בתדירות, בטמפרטורה ובמיקום הפיזי שבו הוא יפעל. התווית עוזרת לי למצוא מועמד. גיליון הנתונים ובדיקת המעגל אומרים לי אם זה שייך לתכנון.

מחיר יחידה נמוך יכול לגרום למשרן להיראות כמו רכישה חכמה. ראיתי שהבחירה יוצרת עלויות גבוהות יותר באמצעות שינויים בלוח, בדיקות נוספות, בעיות חום ועיכוב בייצור. החלק עשוי לעבור מבחן ספסל בסיסי ועדיין להיכשל לאחר שהמעגל יגיע לעומס העבודה שלו. הבעיה העיקרית היא לא תמיד המשרן עצמו. לרוב מדובר בחוסר התאמה בין החלק שנבחר לבין התנאים בתוך המוצר. הטעויות שלהלן קלות לעשות כאשר החלטת הקנייה מתמקדת במחיר בלבד. ## בחירה לפי ערך השראות בלבד משרן המסומן "10 µH" אינו מוגדר על ידי המספר הזה בלבד. שני חלקים של 10 µH יכולים להיות שונים: - זרם רוויה - זרם מדורג - התנגדות DC - עליית טמפרטורה - תדר תהודה עצמית - גודל - מיגון - סובלנות פעם סקרתי לוח חשמל קטן שהשתמש במשרן של 10 µH שנבחר מרשימת חלקים בסיסית. ערך השראות התאים לשרטוט המעגל, כך שהחלק נראה מתאים. במהלך בדיקת עומס, הזרם עלה והמשרן התקרב לרוויה. הממיר נעשה רועש, היעילות ירדה והלוח נזקק לרכיב חדש. תהליך קנייה טוב יותר מתחיל בתנאי החשמל. רשום את מתח הכניסה, מתח המוצא, תדירות המיתוג, זרם שיא, זרם ממוצע, זרם אדווה וטמפרטורה צפויה. לאחר מכן השווה את הערכים הללו עם גיליון הנתונים המלא. ## מבלבל בין זרם מדורג לזרם רוויה טעות זו עלולה להוביל לביצועים גרועים גם כאשר נראה שהחלק עומד בדרישה הנוכחית. זרם מדורג עשוי לתאר מגבלת עליית טמפרטורה. זרם הרוויה עשוי לתאר את הנקודה שבה השראות יורדת באחוז מוגדר. דירוגים אלה מודדים התנהגויות שונות. עבור וסת מיתוג, אני בודק את שני הערכים. אני גם משאיר מקום בין זרם השיא הצפוי לדירוג הרוויה. כמות החדר תלויה בעיצוב, צורת הגל, טמפרטורת הסביבה ויעד האמינות. חלק שמגיע לגבול שלו ב-2 A עשוי להיות לא בחירה טובה עבור מעגל עם זרם שיא של 1.8 A. שינויים רגילים, תנאי הפעלה, שינויי עומס וטמפרטורה יכולים לדחוף את נקודת הפעולה גבוה יותר. ## התעלמות מהתנגדות DC DCR נמוך יכול להפחית את אובדן הנחושת והחום. חלק עם DCR גבוה יותר עשוי לעלות פחות ברכישה אך צורך יותר חשמל במהלך הפעולה. אומדן ההפסד הבסיסי הוא: איבוד הספק = זרם² × DCR ב-1 A, סלילה של 0.2 אוהם יוצרת כ-0.2 W של אובדן נחושת. ב-2 A, אותה סלילה יוצרת בערך 0.8 W. הבדל זה יכול להשפיע על טמפרטורת המארז, הקבלים הסמוכים והעיצוב התרמי של המתחם. אני לא מתייחס ל-DCR כאל פרט גליון נתונים מינורי. עבור מוצרי סוללה, ספקי כוח קומפקטיים וציוד הפועל לתקופות ארוכות, זה יכול להשפיע על חיי הסוללה ועל השימוש הכולל באנרגיה. ## בחירת חלק מבלי לבדוק טמפרטורה נתוני המשרן משתנים עם הטמפרטורה. DCR בדרך כלל עולה ככל שהפיתול מתחמם, בעוד שמגבלות זרם עשויות להיות מוגדרות במצב טמפרטורה מסוים. חלק שעובד על שולחן בטמפרטורת החדר עלול להתחמם יותר בתוך מוצר אטום. זרימת אוויר, אזור נחושת, מקורות חום קרובים והפסדי מיתוג כולם משפיעים על התוצאה. כאשר אני משווה חלקים, אני בודק: - טווח טמפרטורות הפעלה - תנאי בדיקת עליית טמפרטורה - חומר הליבה - בנייה מתפתלת - תבנית קרקע PCB - מרחק ממרכיבים חמים מצלמה תרמית יכולה לעזור במהלך בדיקת אב טיפוס. הקריאה אינה מחליפה את גיליון הנתונים, אך היא יכולה להראות אם החלק הנבחר יוצר בעיית עיצוב נסתרת. ## התייחסות לטביעת הרגל כאל מתאר פשוט חבילה בעלת מראה דומה עשויה שלא להתאים באותו אופן מבחינה חשמלית. אורך הכרית, רוחב הרפידה, אזור הנחושת המומלץ, מיקום המסוף וגובה הרכיב יכולים להשפיע על ההלחמה וזרימת החום. חלק חלופי עם טביעת רגל שונה במקצת עלול ליצור חיבורים חלשים, חימום לא אחיד או מרווח לקוי. אני משווה את תבנית הקרקע המומלצת של היצרן עם פריסת ה-PCB בפועל. אני גם בודק את הגובה כאשר הלוח יושב ליד מגן, סוללה, מארז או מפזר חום. חלק שמתאים לשרטוט עדיין עלול לגרום לבעיות הרכבה אם פרופיל ההלחמה ועיצוב הרפידה אינם מתאימים. ## קנייה ממקור ללא מעקב. רישום בעלות נמוכה עשוי לספק רק תיאור קצר ותמונת מוצר. זה משאיר שאלות לגבי היצרן, העדכון, תנאי הבדיקה ועקביות הייצור. עבור עיצוב ייצור, אני מבקש: - מספר חלק של היצרן - עדכון גליון נתונים - מידע על חבילה - נתוני בדיקות חשמל - מסמכי איכות - פרטי אריזה - מידע חלופי מאושר זה לא אומר שכל חלק במחיר נמוך הוא גרוע. זה אומר שהקונה צריך מספיק מידע כדי להשוות חלקים כראוי. אספקה ​​מתועדת ויציבה יכולה להוזיל את העלות של בדיקה נכנסת ועבודות הכשרה חוזרות ונשנות. ## דילוג על בדיקת יישומים יש צורך בסקירת גליון נתונים, אך היא לא מראה כל התנהגות במעגל הסופי. אני בודק את המשרן בתנאים הקרובים למקרה השימוש במוצר: 1. הפעל את מתח הכניסה הנמוך והגבוה ביותר. 2. בדוק עומס קל, עומס רגיל ועומס שיא. 3. בדוק את התנהגות האתחול והכיבוי. 4. למדוד זרם אדווה ורעשי מיתוג. 5. רשמו את טמפרטורת המשרן. 6. בדוק את צורת הגל של הפלט. 7. חזור על הבדיקה לאחר שהלוח מגיע ליציבות תרמית. משרן כוח עשוי להיראות מקובל בעומס אחד ולהתנהג אחרת בעומס אחר. לולאת הבקרה של הממיר, בחירת הקבלים, פריסת ה-PCB והמשרן יכולים להשפיע זה על זה. ## החלפת החלק מבלי לבדוק את המעגל כאשר מופיעות בעיות אספקה, חלק מהצוותים בוחרים תחליף עם אותה השראות וחבילה. קיצור דרך זה יכול ליצור בעיות חדשות. לתחליף עשוי להיות: - DCR גבוה יותר - זרם רוויה נמוך יותר - אובדן ליבה שונה - סובלנות שונה - תדר תהודה עצמית נמוך יותר - התנהגות EMI שונה אני משווה את הפרופיל החשמלי המלא במקום להתאים תווית אחת. אם המשרן הוא חלק ממסנן מכוון, אני סוקר גם את ערכי הקבלים, השיכוך, תדר המיתוג והאדווה הצפויה. שינוי קטן יכול לשנות את היעילות או הרעש גם כאשר השראות הנומינלית נשארת זהה. ## התמקדות במחיר היחידה במקום בעלות הכוללת מחיר הרכישה הוא רק חלק אחד מהחישוב. סקירת עלות טובה יותר כוללת: - מחיר רכיב - משלוח ואחסון - זמן בדיקה - עבודה מחדש של PCB - בדיקות מעבדה - תיקונים תרמיים - שינויים בקושחה או בקרה - עיכוב בייצור - סיכון להחזרת שדה לדוגמה, צוות עיצוב עשוי לחסוך כמה סנטים לכל משרן ובהמשך להוסיף מפזר חום, לשנות את פריסת ה-PCB ולחזור על בדיקות התאימות. החיסכון המקורי נעלם במהירות. אני מעדיף טבלת השוואה פשוטה עם נתונים חשמליים, מידע אספקה, תוצאות בדיקה ועלות. זה מקל על הראייה של פשרות ונותן לצוותי הרכש וההנדסה את אותה התייחסות. הרגל הקנייה הבטוח יותר הוא לא לבחור את המשרן היקר ביותר. זה לבחור חלק שהדירוג שלו, ההתנהגות התרמית, טביעת הרגל, תיעוד האספקה ​​ותוצאות הבדיקה שלו תואמים את המעגל. כשאני סוקר מבחר משרן, אני שואל שאלה מעשית אחת: "מה יכול לגרום לחלק הזה להיכשל בתוך המוצר המוגמר?" שאלה זו מרחיקה את הדיון מהתווית ואל תנאי הפעלה בפועל. משרן מתאים צריך לעבוד עם הממיר, ה-PCB, המערכת התרמית ותוכנית האספקה. בדיקת נקודות אלו לפני ההזמנה יכולה למנוע את העלויות הפחות גלויות שמופיעות מאוחר יותר.

בחירת משרן על ידי השראות בלבד יכולה להוביל לרעש, חום, פלט לא יציב או רוויה מוקדמת. ראיתי עיצובים רבים שמתחילים בערך כמו 10 µH ועוצרים שם. גישה זו מחמיצה את הלחץ החשמלי המופעל על החלק. המשרן הימני חייב להתאים לטופולוגיית הממיר, תדר המיתוג, רמת הזרם, טווח הטמפרטורה, חלל הלוח ויעד הרעש. כמה חישובים ובדיקה קפדנית של גליון נתונים יכולים להסיר חלק ניכר מהניחושים. ## התחל עם המעגל, לא מספר החלק שאני מתחיל בזיהוי תפקיד המשרן. ממיר באק משתמש במשרן כדי להחליק את הזרם המועבר לעומס. ממיר דחיפה מציב מתח שונה וזרם על החלק. מסנן קלט, מסנן פלט, מנהל התקן LED וספק כוח עשויים להזדקק לשיטת בחירה שונה. רשום את הערכים הבאים לפני חיפוש רכיב: - טווח מתח כניסה - מתח מוצא - זרם עומס מרבי - תדירות מיתוג - טמפרטורת הפעלה צפויה - זרם אדווה מותר - אזור לוח זמין - מגבלות רעש - יעילות נדרשת חלק שעובד היטב במעגל של 5 V, 1 A עשוי שלא להתאים למעגל של 24 V, 3 A בתכנון מעגלים נומינליים של שניהם באותו מעגל. ## אומדן ערך השראות עבור ממיר באק בסיסי, אני משתמש בנוסחה זו: [ L = \frac{(V_{IN}-V_{OUT}) \times D}{\Delta I_L \times f_{SW}} ] ניתן להעריך את מחזור העבודה עם: [ D \approx \frac{V_{IN}}}}{V_){V_{OUT}}}{V_) (D) הוא מחזור העבודה - (\Delta I_L) הוא זרם האדוות של המשרן - (f_{SW}) הוא תדר המיתוג זרם אדווה בין 20% ל-40% מזרם העומס המרבי הוא נקודת התחלה נפוצה. גיליון הנתונים של הבקר עשוי לתת טווח מועדף, אז אני בודק את ההדרכה הזו לפני בחירת יעד. ### דוגמה מעשית דמיינו לעצמכם ממיר באק עם ערכי התכנון הבאים: - מתח כניסה: 5 V - מתח מוצא: 3.3 V - עומס מקסימלי: 2 A - תדירות מיתוג: 500 קילו-הרץ - זרם אדוות יעד: 0.6 A מחזור העבודה הוא בערך 0.66. [ L = \frac{(5-3.3) \times 0.66}{0.6 \times 500000} ] הערך המחושב קרוב ל-3.7 µH. חלק סטנדרטי של 4.7 µH עשוי להיות נקודת התחלה מתאימה, בתנאי שהדירוגים הנוכחיים שלו, ההתנגדות, התנהגות הטמפרטורה והגודל הפיזי מתאימים לעיצוב. הערך המחושב אינו ההחלטה כולה. חלק של 3.3 µH, 4.7 µH או 5.6 µH יכול לייצר אדווה, תגובה חולפת ואובדן שונים. ## בדוק את זרם הרוויה זרם הרוויה הוא אחד הערכים החשובים ביותר בגליון הנתונים. משרן אוגר אנרגיה דרך השדה המגנטי שלו. ככל שהזרם עולה, הליבה עלולה לאבד חלק מיכולתה לתמוך בשראות המדורגת. לאחר מכן השראות יורדת, האדוות גדלות ושלב הכוח יכול להתחמם יותר. אני בודק את שיא הזרם עם: [ I_{PEAK} = I_{LOAD,MAX} + \frac{\Delta I_L}{2} ] לדוגמא למעלה: [ I_{PEAK} = 2A + \frac{0.6A}{2} = 2.3A ] החלק הנבחר צריך דירוג רוויה מעל 2.3 A, עם מרווח עיצובי מעשי. השוליים המדויקים תלויים במעברי עומס, וריאציות קלט, טמפרטורה ומגבלת הזרם של הבקר. גליונות נתונים עשויים להגדיר את זרם הרוויה בירידה של 10%, 20% או 30% בהשראות. תנאי הבדיקה הללו אינם זהים. אני משווה את שיטת הבדיקה לפני השוואת שני דירוגים. חלק המסומן "3 A" אינו בטוח אוטומטית לעומס של 3 A. הדירוג שלו עשוי להתייחס למגבלת עליית טמפרטורה ולא לרוויה מגנטית. ## בדוק זרם RMS וחימום המשרן נושא זרם ברציפות, ולכן אובדן הנחושת חשוב. ניתן להעריך את אובדן הפיתול העיקרי עם: [ P_{LOSS} = I_{RMS}^{2} \times DCR ] DCR פירושו התנגדות זרם ישר. DCR נמוך בדרך כלל מפחית את החום, אם כי חלק בעל התנגדות נמוכה יותר עשוי להיות גדול יותר או יקר יותר. זרם ה-RMS קרוב לזרם העומס בעיצובים רבים של הולכה רציפה, עם תרומה קטנה מאדוות. אומדן פשוט הוא: [ I_{RMS} \approx \sqrt{I_{LOAD}^{2} + \frac{\Delta I_L^{2}}{12}} ] עבור עומס של 2 A ואדוות של 0.6 A, זרם ה-RMS הוא מעט מעל 2 A. אם למשרן יש הפסד של DCR של 40 m נחושת בערך: Ω 2.01^{2} \times 0.04 \approx 0.16W ] החום הזה חייב לעזוב את הרכיב דרך ה-PCB והאוויר שמסביב. מארז קומפקטי עם זרימת אוויר מוגבלת עשוי להזדקק לחלק בעל אובדן נמוך יותר או חבילה גדולה יותר. קרא את דירוג עליית הטמפרטורה בזהירות. יצרנים מסוימים מציינים עליית טמפרטורה של 20 מעלות צלזיוס, בעוד שאחרים משתמשים ב-40 מעלות צלזיוס. לא ניתן להשוות ישירות את הנתונים הנוכחיים מבלי לבדוק את תנאי הבדיקה. ## התאם את תדר המיתוג תדר המיתוג משפיע על אובדן הליבה, אדוות וחימום רכיבים. בתדר גבוה יותר, השראות הנדרשת עשויה להיות קטנה יותר. המשרן יכול לקחת פחות מקום בלוח, אך אובדן הליבה עלול לעלות. חלק המיועד לממיר הספק בתדר נמוך עשוי לבצע ביצועים גרועים בווסת קומפקטי בתדר גבוה. אני מחפש את הפרטים הבאים: - חומר ליבה - טווח תדרים מדורג - נתוני אובדן ליבה - תדר תהודה עצמית - התנגדות AC, כאשר היא מסופקת - הערות יישום היצרן משרן מתח אינו צריך לפעול קרוב לתדר התהודה העצמית שלו. השפעות טפיליות הופכות בולטות יותר ליד האזור הזה, מה שעלול להשפיע על הסינון והיעילות. ## בחר מבנה ממוגן או לא ממוגן. משרן מסוכך שומר חלק ניכר מהשדה המגנטי שלו בתוך הרכיב. זה יכול לעזור להפחית את הצימוד לעקבות, חיישנים, אנטנות ומעגלי שמע בקרבת מקום. אני מעדיף חלק ממוגן כאשר: - הממיר יושב ליד מעגל אלחוטי - הלוח כולל נתיב מדידה אנלוגי - רעש קולי הוא חשש - מספר שלבי הספק קרובים זה לזה - לבדיקת EMI יש מגבלות הדוקות חלק לא מסוכך עשוי להתאים לתכנון רגיש לעלות או לפריסה עם הפרדה פיזית מספקת. הבחירה צריכה לעקוב אחר פריסת הלוח ומטרת הרעש במקום מראה החבילה. משרן מוגן אינו מסיר כל בעיית EMI. פריסת לולאת זרם לקויה, עקבות ארוכות של צומת מתג והארקה חלשה עדיין יכולים ליצור רעש. ## בדוק את החבילה ואת פריסת ה-PCB המשרן חייב להתאים לעיצוב החשמלי וללוח. בדוק: - אורך ורוחב - מרווח גובה - מידות רפידות - תבנית קרקע מומלצת - פרופיל הלחמה - חוזק מכני - מרחק ממעגלים רגישים פולסי זרם גדולים זורמים דרך קבל הכניסה, התקן המיתוג, המשרן, קבל היציאה והחזרה לאדמה. אני שומר על לולאת הזרם הגבוה קצרה וממקם את המשרן קרוב לצומת המיתוג ולקבל המוצא, בהתאם להנחיות הפריסה של יצרן הרגולטור. משרן מתאים עדיין יכול לבצע ביצועים גרועים כאשר נתיב הנחושת ארוך או צר. רוחב הנחושת, באמצעות ספירה, והתפשטות תרמית משפיעים על ירידת מתח וחום. ## השווה נכון את דירוגי גליון הנתונים טבלת השוואה נקייה מסייעת במניעת טעויות. | פרמטר | מה אני בודק | |---|---| | השראות | ערך בזרם העבודה ובטמפרטורה | | זרם רוויה | הגדרת בדיקה וזרם שיא צפוי | | זרם RMS | מצב עליית טמפרטורה | | DCR | ערך מקסימלי, לא רק ערך טיפוסי | | סובלנות | השפעת סטארט-אפ והשפעה במצב יציב | | טמפרטורת הפעלה | טווח סביבה וחימום עצמי | | מיגון | צרכי רעש וצימוד מגנטי | | גודל חבילה | גובה, רפידות ושביל תרמי | סובלנות השראות יכולה להשפיע על זרם אדוות. חלק המסומן 4.7 µH עם סובלנות רחבה עשוי להיות בעל ערך בפועל נמוך יותר בקצה מגבלות הייצור. הבקר עשוי לסבול את השינוי הזה, אבל אני מאשר אותו במקום להניח אותו. טמפרטורה יכולה להפחית השראות ולשנות התנגדות. אני בודק את עקומות היצרן כאשר המוצר יעבוד בחוץ, בתוך מארז אטום, או ליד מעבד חם. ## הימנע מטעויות בחירה נפוצות טעות אחת נפוצה היא בחירת החבילה הקטנה ביותר עם השראות הנומינלית הנמוכה ביותר. גודל קטן לא אומר לי אם החלק יכול להתמודד עם שיא הזרם. טעות נוספת היא שימוש בדירוג הרוויה כדירוג זרם עומס. זרם העומס, זרם האדוות, זרם השיא וזרם ה-RMS משרתים מטרות שונות. כמה מהנדסים בוחרים בשראות גדולה מאוד כדי להפחית את האדוות. זה יכול להאט את התגובה החולפת, להגדיל את הגודל הפיזי ולהעלות את ה-DCR. השראות קטנה מאוד עלולה ליצור אדווה גבוהה ולחץ מתג נוסף. גיליון הנתונים של IC הבקרה מפרט לעתים קרובות משרנים מומלצים או טווח השראות. דוגמאות אלה יכולות לקצר את תהליך הבחירה, אבל אני עדיין מאמת את הדירוגים הנוכחיים והתרמיים עבור תנאי ההפעלה שלי. ## בדוק את החלק הנבחר על הלוח. סימולציה עוזרת, אבל בדיקות ספסל מגלות בעיות שחישובים עשויים שלא להראות. אני מודד: - טמפרטורת המשרן בעומס מירבי - אדוות מוצא עם שיטת בדיקה מתאימה - התנהגות התנעה - תגובת עומס-חולפת - אדוות זרם קלט - יעילות על פני טווח הכניסה - רעש קולי - צלצול צומת מתג אני בודק במתח כניסה נמוך וגבוה, עומס קל, עומס מלא וטווח טמפרטורת הסביבה הצפוי. ממיר שנראה יציב בטמפרטורת החדר עשוי להראות חום נוסף או אדוות לאחר שהמשרן מתחמם. כאשר אני משווה שני משרנים, אני שומר על תנאי ה-PCB, הקבלים, תדר המיתוג ותנאי העומס ללא שינוי. זה עושה את התוצאה קלה יותר להבנה. הבחירה הטובה ביותר היא לא רק המשרן עם ערך µH המבוקש. אני בוחר חלק שההשראות שלו נשארת מתאימה בזרם ההפעלה, שדירוג השיא וה-RMS שלו מתאימים למעגל, והתנהגות החום והרעש שלו תואמת את המוצר. חישוב קצר, סקירת גליון נתונים מדוקדקת ובדיקה ברמת הלוח יכולים להפוך את בחירת המשרן מניסוי וטעייה לשלב הנדסי שניתן לחזור עליו.

לפני שאני מזמין משרנים, אני בודק יותר מערך השראות המודפס על מספר החלק. משרן 10 µH עשוי להיראות מתאים למעגל מתח, אך עם זאת זרם הרוויה שלו, התנגדות ה-DC, גודל החבילה או תדירות הפעולה שלו יכולים להפוך אותו להתאמה גרועה. בחירה שגויה עלולה להוביל לעודף חום, מתח מוצא לא יציב, רעש קולי או כשל מוקדם של רכיבים. אני משתמש בהמחאות הבאות לפני ביצוע הזמנה. ## 1. אשר את השראות הנדרשת ערך השראות משפיע על זרם אדוות, בקרת זרם ותגובת המעגל. עבור ממיר באק, אני בדרך כלל מתחיל בגיליון הנתונים של הרגולטור. יצרנים רבים מספקים טווח השראות מומלץ עבור מתח כניסה, מתח מוצא, תדירות מיתוג וזרם עומס נתון. הערכה פשוטה עבור ממיר באק היא: L = VOUT × (VIN − VOUT) / (VIN × fSW × ΔIL) כאן: - L היא השראות - VOUT הוא מתח המוצא - VIN הוא מתח הכניסה - fSW הוא תדר המיתוג - בתכנון זרם משותף **ב-AIL ** הוא זרם היעד משותף . 20% עד 40% מזרם העומס המרבי. הערך המדויק תלוי בבקר, ביעד היעילות, במגבלות הגודל ובהתנהגות העומס. אני לא בוחר משרן מהמספר בלבד. הערך שנבחר גם צריך לעבוד על פני כל טווח הקלט והעומס. ## 2. בדוק את זרם הרוויה זרם הרוויה הוא אחד מהמפרטים שהכי מתעלמים ממנו. ככל שהזרם עולה, ליבת המשרן עלולה לאבד חלק מיכולתה לאגור אנרגיה. לאחר מכן השראות נופלת. המעגל עלול למשוך יותר זרם אדווה, ליצור חום נוסף או לאבד שליטה במהלך שינוי עומס. אני משווה את זרם הרוויה של המשרן עם זרם השיא הצפוי הגבוה ביותר: **Ipeak = IOUT(max) + ΔIL / 2 זרם הרוויה המדורג של המשרן צריך להיות מעל ערך זה עם מרווח עיצובי מעשי. לדוגמה, ספק כוח של 3 A עם אדוות של 1 A שיא לשיא עשוי להגיע לכ-3.5 A בשיא המשרן. בחירת חלק בדירוג של 3.5 A מותירה מעט מקום לשינויי קלט, עליית טמפרטורה או סבילות רכיבים. אני גם בודק איך היצרן מגדיר רוויה. גיליונות נתונים מסוימים משתמשים בירידה של 10% בשראות. אחרים משתמשים בירידה של 20% או 30%. דירוגים אלה אינם שווים באופן ישיר. ## 3. השווה זרם RMS ועליית טמפרטורה זרם הרוויה לא אומר לי כמה חם המשרן יהפוך. דירוג זרם RMS מתייחס לחימום הנגרם על ידי התנגדות מתפתל. אני משווה את זה לזרם RMS הצפוי, ואז בודק את עליית הטמפרטורה הרשומה בגליון הנתונים. הערכה שימושית היא: PLOSS ≈ IRMS² × DCR כאן, DCR פירושו התנגדות הזרם הישר של הפיתול. DCR נמוך מסייע לעתים קרובות להפחית את אובדן ההולכה, אך לחלק עם התנגדות נמוכה עשוי להיות גוף גדול יותר או מבנה ליבה שונה. אני בודק את ההתנהגות התרמית המלאה במקום לבחור מתוך DCR בלבד. אם המוצר יושב בתוך מארז אטום, ייתכן שיהיה צורך להפחית את הזרם הנקוב. משרן שנבדק באוויר הפתוח עשוי להתנהג אחרת בתוך מארז קומפקטי לצד ווסת או מעבד חם. ## 4. התאם את תדר ההפעלה. משרנים מתנהגים בצורה שונה בתדרים שונים. אני בודק את המפרטים הבאים: - תדר תהודה עצמית - אובדן ליבה - עקומת עכבה - התנגדות AC - תדירות מדורגת עבור הנתונים הנוכחיים - ביצועי מיגון למשרן הספק המשמש בממיר 500 קילוהרץ יש צרכים שונים משל משרן RF בשימוש בכמה מאות מגה-הרץ. אותו ערך השראות אינו הופך את החלקים לניתנים להחלפה. עבור מעגלי RF, אני סוקר את העכבה ואת גורם ה-Q בתדר העבודה. עבור החלפת ספקי כוח, אני מתמקד יותר ברוויה, אובדן ליבה, DCR, זרם אדווה וביצועים תרמיים. ## 5. החלט אם יש צורך בחלק ממוגן. משרן מסוכך יכול לעזור להגביל שדות מגנטיים סביב הרכיב. זה עשוי להפחית צימוד לא רצוי לעקבות אותות קרובים, חיישנים, נתיבי שמע או מעגלי תקשורת. אני נותן תשומת לב נוספת למיגון כאשר: - המשרן יושב ליד אנטנה - הלוח כולל מגבר שמע - חיישן רגיש ממוקם קרוב לשלב הכוח - התכנון משתמש בווסת מיתוג זרם גבוה - למארז יש מקום מוגבל להפרדה חלק ממוגן אינו מסיר כל בעיה של EMI. פריסת PCB, אזור לולאת זרם, בקרת צומת מיתוג, הארקה וסינון קלט עדיין חשובים. ## 6. בדוק את טביעת הרגל של החבילה והלוח. משרן מתאים חשמלית עדיין יכול להיכשל במהלך ההרכבה אם החבילה אינה תואמת ל-PCB. לפני ההזמנה, אני משווה: - אורך ורוחב - גובה - פריסת רפידות - מידות רפידות - תבנית קרקע - דרישות בחירה ומקום - מגבלות טמפרטורת זרימה חוזרת - מרווח מכני גובה לעיתים קרובות גורם לבעיות במוצרים קומפקטיים. חלק בגובה 6 מ"מ עשוי לעבוד על לוח אב טיפוס אך לגעת במארז בייצור. אני גם בודק את תבנית הקרקע המומלצת מהיצרן. העתקת טביעת רגל ממשפחת משרנים אחרת עלולה ליצור חיבורי הלחמה חלשים או מגע תרמי לקוי. ## 7. סקור את הטמפרטורה והסביבה הזרם המדורג עשוי להשתנות עם הטמפרטורה. אני בודק את טווח טמפרטורת העבודה, טווח האחסון, עליית הטמפרטורה ועקומת הירידה. ציוד חיצוני, אלקטרוניקה לרכב, נהגי LED ובקרים תעשייתיים עשויים להתמודד עם שינויי טמפרטורה רחבים יותר מאשר מוצר המותקן על שולחן העבודה. אם המעגל פועל בסמוך לגבול הטמפרטורה העליון, אני משאיר מקום ל: - שינויי טמפרטורת הסביבה - מקורות חום בקרבת מקום - הצטברות חום במתחם - תקופות הפעלה ארוכות - סובלנות רכיבים עבור ציוד החשוף לרטט או למחזורי טמפרטורה חוזרים, אני סוקר גם את שיטת הבנייה ואת נתוני הבדיקה המכאנית שסופקו על ידי היצרן. ## 8. ודא את מספר החלק האמיתי משפחות משרנים מכילות לעתים קרובות כמה גרסאות שנראות דומות. שינוי קטן בסיומת עשוי להצביע על שונה: - סובלנות השראות - דירוג זרם - חומר הליבה - שיטת מיגון - גובה האריזה - דרגת טמפרטורה - טווח DCR קראתי את גיליון הנתונים המלא והשווה את קוד ההזמנה המדויק. אני לא מסתמך על דף מפיץ בלבד כאשר למעגל יש מגבלות חשמליות הדוקות. אני גם מאשר זמינות, חלופות מאושרות, והאם החלק מסומן כפריט ייצור או מדגם הערכה. ## 9. שקול סובלנות והזדקנות משרן נומינלי של 10 µH עשוי שלא למדוד בדיוק 10 µH. סובלנות יכולה להשפיע על זרם אדווה ועל התנהגות לולאת בקרה. חומרי הליבה עשויים גם להראות שינויים בטמפרטורה ובזרם. אני בודק את סובלנות השראות במצב הבדיקה בו השתמש היצרן. עבור תכנון עם גבולות צרים, אני מחשב את המעגל באמצעות ערכי השראות הצפויים הנמוכים והגבוהים ביותר. זה נותן לי תצוגה טובה יותר של אדוות וזרם שיא אפשריים. חלק שעובד רק בערכו הנומינלי עלול ליצור בעיות במהלך בדיקות הייצור. ## 10. בדוק את דרישות הרעש משרנים מסוימים יכולים להפיק רעש קולי כאשר תדר המיתוג או מצב הפעולה נכנסים לטווח השמיעה האנושית. אני שם לב לכך ב: - תאורת LED - ציוד שמע לצרכן - מכשירים משרדיים - מאווררים קטנים ובקרות מנוע - מוצרים המופעלים על ידי סוללה המשמשים ליד אנשים בנייה מכנית, ציפוי, הרכבה של PCB ובקרת מיתוג יכולים כולם להשפיע על הרעש. אם המוצר זקוק לפעולה שקטה, אני בודק את הלוח המורכב במקום לשפוט את המשרן לפי גיליון הנתונים שלו בלבד. ## דוגמה מעשית לבחירה נניח שאני בוחר משרן עבור ממיר 12 V ל- 5 V באק עם: - זרם מוצא מקסימלי: 3 A - תדירות מיתוג: 500 קילו-הרץ - זרם אדוות יעד: כ-1 A שיא לשיא - גובה לוח מוגבל - פעולה בתוך מארז פלסטיק הייתי בודק את טווח הנתונים המומלצים של השראות השראות מהווסת, ולאחר מכן אומד את טווח הנתונים של השראות, 3 חלקים מועמדים לפי זרם רוויה וזרם RMS. חלק שמדורג ב-4 A עשוי להיראות מקובל, אך הדירוג שלו יכול להתבסס על ירידת השראות גדולה או טמפרטורת בדיקה נמוכה. לחלק אחר של 4 A עשוי להיות DCR נמוך יותר אך עליית טמפרטורה גבוהה יותר באותה פריסה. הייתי משווה את תנאי הבדיקה, לא רק את הערך הנוכחי של הכותרת. הייתי גם סוקר את הגובה, המיגון, הנתיב התרמי ומצב המלאי לפני שחרור החלק עבור אב טיפוס. ## שאלות שאני שואל את הספק כאשר גליון נתונים משאיר פרט לא ברור, אני שואל: - כיצד מוגדר זרם הרוויה? - באיזו טמפרטורה נבדק הדירוג הנוכחי? - איזו עליית טמפרטורה מתאימה לזרם RMS? - האם החלק ממוגן? - מהי סובלנות השראות על פני טמפרטורה? - האם ה-DCR כולל סובלנות לייצור? - האם טביעת הרגל המומלצת מתאימה להרכבה חוזרת? - האם דוחות בדיקה זמינים עבור קוד ההזמנה המדויק? תשובות ברורות יכולות למנוע עיצוב מחדש לאחר שה-PCB כבר בוצע. ## רשימת בדיקה קצרה להזמנה מוקדמת לפני ביצוע הזמנת משרן, אני מאשר: - ערך השראות וסובלנות - זרם שיא - זרם RMS - הגדרת זרם רוויה - DCR - עליית טמפרטורה - תדירות הפעלה - תדר תהודה עצמית, כאשר רלוונטי - מיגון - גודל וגובה אריזה - טביעת רגל PCB - טווח טמפרטורת אספקה סביבתית מדוייקת - מצב היצרן המדויק ומספר רעש מאושר פחות על הצרכים העיקריים של היצרן: אני לא מתייחס למשרן כאל חלק פסיבי עם מספר חשוב אחד בלבד. ההתנהגות הנוכחית שלו, החום, תגובת התדר, הגודל הפיזי והשדה המגנטי, כולם משפיעים על העיצוב המוגמר. בדיקה מדוקדקת לפני ההזמנה עולה בדרך כלל פחות מאמץ מהחלפת ה-PCB לאחר שהמשרן השגוי כבר הותקן.

קניית משרן יכולה להיראות פשוטה עד שמעגל מתחמם מהצפוי, יוצר רעש או מאבד את ויסות הפלט. ראיתי עיצובים רבים בוחרים חלק לפי ערך השראות בלבד. גישה זו מחמיצה מספר פרטים המשפיעים על ביצועי הספק. בחירה טובה יותר מגיעה מהתאמת המשרן למעגל, תדר המיתוג, טווח הזרם והשטח הפנוי. ## התחל עם דרישות המעגל לפני שאני משווה מספרי חלקים, אני רושם את הערכים הבאים: - השראות נדרשת - זרם הפעלה רגיל - זרם שיא - תדירות מיתוג - טמפרטורה מקסימלית מותרת - שטח זמין בלוח - התנגדות DC מקובלת - צורך במיגון מגנטי - זרם אדוות יעד רשימה זו שומרת את הבחירה קשורה לעיצוב במקום לפילטר הקטלוגי. עבור ממיר כוח, המשרן חייב להתמודד עם יותר מזרם העומס הממוצע. ממיר עם דירוג של 2 A עשוי ליצור זרם שיא גבוה יותר במהלך הפעלה, שינויי עומס או תנאי כניסה נמוכים. ## בדוק את ערך השראות ערך השראות משפיע על זרם אדוות ובקרת זרם. בממיר באק בסיסי, ניתן להעריך את זרם האדוות עם: [ \Delta I_L = \frac{(V_{IN}-V_{OUT}) \times D}{L \times f_{SW}} ] כאן: - (V_{IN}) הוא מתח הכניסה - (V_{OUT}) הוא מתח המוצא - (L_{OUT}) הוא מתח המוצא - (L/D) הוא מתח היציאה - (f_{SW}) הוא תדר המיתוג. השראות גבוהה יותר מפחיתה בדרך כלל את זרם האדוות, אך היא עשויה גם להגדיל את גודל החלק ואת העלות. ערך נמוך יותר יכול להקטין את הגודל, אך הוא עשוי להעלות זרם אדווה ורעש מגנטי. אני לא בוחר משרן מהערך הנומינלי בלבד. אני גם בודק את הסובלנות. חלק המסומן כ-10 µH עשוי שלא למדוד בדיוק 10 µH בכל תנאי בדיקה. ## הפרד את זרם הרוויה לזרם החימום שני הדירוגים הללו עונים על שאלות שונות. זרם רוויה מראה מתי השראות יורדת בסכום מוגדר. מגבלת הבדיקה עשויה להתבסס על ירידה של 10%, 20% או 30% בשראות, בהתאם ליצרן. זרם עליית טמפרטורה מראה כמה זרם יכול החלק לשאת לפני שהטמפרטורה שלו תעלה בכמות מוגדרת. מעגל יכול להישאר מתחת לדירוג הרוויה ועדיין להתחמם מדי. זה יכול גם לעמוד בדירוג עליית הטמפרטורה תוך איבוד השראות במהלך שיא זרם. כאשר אני סוקר גיליון נתונים, אני בודק את תנאי הבדיקה מאחורי שני הערכים. דירוג נוכחי ללא שיטת הבדיקה שלו נותן תמונה לא מלאה. ## תסתכל על התנגדות DC ההתנגדות המתפתלת, הרשומה לעתים קרובות כ-DCR, יוצרת אובדן נחושת: [ P_{LOSS} = I^2 \times DCR ] ב-2 A, משרן עם 50 mΩ של DCR מאבד כ-0.2 W תחת זרם יציב. אותו חלק ב-3 A מאבד בערך 0.45 W. החום הנוסף הזה יכול להשפיע על קבלים קרובים, התקני מיתוג ולוח המעגלים. חלק עם DCR נמוך עשוי לתמוך ביעילות טובה יותר, אם כי הוא יכול לדרוש יותר מקום או להשתמש במבנה שונה. אני משווה DCR בטמפרטורה ובשיטת הבדיקה המוצגת בגליון הנתונים. ההתנגדות עולה ככל שהפתיל מתחמם, כך שהערך הנמדד בטמפרטורת החדר עשוי שלא לייצג תנאי פעולה רגילים. ## בדוק זרם שיא במהלך פעולה אמיתית זרם ממוצע אינו מספיק עבור מעגלי מיתוג רבים. אני מעריך: [ I_{PEAK} = I_{OUT} + \frac{\Delta I_L}{2} ] אז אני משווה את ערך השיא עם דירוג הרוויה של המשרן. אני משאיר מקום להפעלה, עומסים חולפים, וריאציות קלט וסובלנות רכיבים. לדוגמה, שקול ממיר 12 V ל-5 V באק עם עומס של 2 A. אם זרם האדוות הוא 0.6 A, זרם שיא המשרן המשוער הוא: [ 2 A + \frac{0.6 A}{2} = 2.3 A ] משרן המדורג לזרם רוויה של 2.1 A לא יספק התאמה נוחה לנקודת פעולה זו. חלק עם דירוג רוויה גבוה יותר עשוי להעניק לעיצוב יותר חדר ניתוח. השוליים המדויקים תלויים בבקר, בפרופיל העומס ובדרישות המוצר. אני נמנע מבחירת דירוג שתואם רק את העומס הרגיל. ## התאם את טווח התדרים משרנים מתנהגים בצורה שונה כאשר תדרים משתנים. אובדן ליבה, אובדן פיתול, קיבול טפילי ותהודה עצמית יכולים כולם להשפיע על הביצועים. עבור ממיר מתח, אני בודק האם היצרן מספק: - תדירות בדיקת השראות - שיטת בדיקת זרם נקוב - תדר תהודה עצמית - חומר ליבה - טווח טמפרטורה - נתוני עכבה או אובדן, כאשר הם זמינים רכיב שעובד היטב בכמה מאות קילו-הרץ עשוי שלא להתנהג באותה צורה במעגל הפועל בכמה מגה-הרץ. עבור נתיבי אותות ומעגלי RF, תדר תהודה עצמית ראוי ליותר תשומת לב. מעל לאזור זה, החלק עשוי להפסיק להתנהג כמו משרן פשוט. ## החלט אם יש צורך בחלק ממוגן. משרן מסוכך מכיל חלק גדול מהשדה המגנטי שלו בתוך גוף הרכיב. זה יכול לעזור להפחית צימוד לא רצוי לעקבות, חיישנים, מעגלי שמע או קווי תקשורת קרובים. חלק לא ממוגן עשוי להתאים לפריסה עם יותר מרווח או מעגל פחות רגיש. זה עשוי להציע גם אפשרות גודל או עלות שונה. אני מתייחס למיגון כחלק מהחלטת הפריסה, לא רק למאפיין קטלוגי. מיקום ה-PCB, כיוון העקבות, מבנה הקרקע והרכיבים הסמוכים משפיעים גם הם על צימוד מגנטי. ## סקור את החבילה הפיזית ערכי חשמל אינם אומרים לי אם החלק יתאים או ישרוד הרכבה. אני בודק: - אורך, רוחב וגובה - פריסת כרית - סוג מסוף - תבנית קרקע מומלצת - פרופיל טמפרטורת זרימה חוזרת - חוזק מכני - משקל, אם הלוח מתמודד עם רטט - מרווח מרכיבים קרובים משרן גבוה יותר עלול להפריע למארז או לפזר חום. טביעת רגל גדולה יותר עשויה לצמצם את שטח הניתוב. חבילה קטנה יותר עשויה להיות בעלת התנגדות גבוהה יותר או קיבולת זרם נמוכה יותר. אני משווה את דפוס הקרקע של גליון הנתונים עם טביעת הרגל בפועל של PCB לפני ביצוע ההזמנה. אי התאמה קטנה יכולה ליצור בעיות הלחמה או להפחית את התמיכה המכנית. ## קחו בחשבון טמפרטורה והורדה דירוג הנוכחי של המשרן תלוי לעתים קרובות בטמפרטורת הסביבה ועליית הטמפרטורה המותרת. בטמפרטורות סביבה גבוהות יותר, הזרם הזמין עשוי להיות נמוך יותר. אני סוקר את עקומות הטמפרטורה במקום להסתמך על מספר אחד המודפס בטבלת מוצרים. התכנון צריך לקחת בחשבון: - טמפרטורת סביבה מקסימלית - חום ממרכיבים סמוכים - זרימת אוויר של המארז - אזור נחושת מתחת לחלק - משך עומס רציף ושיא רכיב שמתפקד היטב על לוח מעבדה פתוח עשוי להתחמם יותר בתוך מתחם אטום. בדיקה תרמית על ה-PCB המיועד נותנת תשובה שימושית יותר מאשר ערך קטלוגי בלבד. ## השווה גליונות נתונים עם אותם תנאי בדיקה יצרנים לא תמיד מגדירים דירוגים נוכחיים באותו אופן. חברה אחת עשויה לרשום רוויה בירידה של 20% בשראות. אחר עשוי להשתמש במגבלה אחרת. אותה בעיה מופיעה עם זרם עליית טמפרטורה, DCR וסובלנות השראות. כאשר אני משווה חלקים, אני מציב את הערכים האלה זה לצד זה: | מפרט | חלק א' | חלק ב' | |---|---:|---:| | השראות נומינלית | 10 µH | 10 µH | | סובלנות השראות | ±20% | ±10% | | זרם רוויה | 3.0 A | 2.6 א | | זרם עליית טמפרטורה | 2.4 א | 3.1 א | | DCR | 48 mΩ | 72 mΩ | | בנייה ממוגנת | כן | כן | | גובה החבילה | 4.0 מ"מ | 3.0 מ"מ | חלק א' עשוי להציע התנגדות נמוכה יותר. חלק ב' עשוי לספק יותר קיבולת זרם תרמית ופרופיל נמוך יותר. הבחירה הנכונה תלויה במעגל ובמארז. השוואה זו גם מראה מדוע מפרט אחד לא צריך להחליט על הרכישה. ## השתמש בתהליך בחירה פשוט התהליך הרגיל שלי נראה כך: 1. חשב את טווח השראות הנדרש. 2. הערכת זרם אדווה. 3. חשב שיא זרם. 4. הגדר מרווח רוויה-זרם מעשי. 5. השווה DCR ואובדן נחושת צפוי. 6. בדוק את נתוני עליית הטמפרטורה. 7. אשר את התאמת התדר. 8. בחר מבנה ממוגן או לא ממוגן. 9. בדוק את פריסת החבילה וה-PCB. 10. בנה רשימה קצרה מיצרנים עם דפי נתונים ברורים. 11. בדוק את החלק הנבחר תחת העומס הצפוי הגבוה ביותר. תהליך זה לוקח פחות זמן מאשר תיקון לוח רועש או מחומם יתר על המידה לאחר ההרכבה. ## הימנע מטעויות בחירה נפוצות בחירה רק לפי ערך השראות עלולה להוביל להפסדים גבוהים או לרוויה. בחירה רק לפי המספר הנוכחי הגדול ביותר יכולה ליצור חלק שאינו מתאים, בעל DCR מוגזם או מתנהג גרוע בתדר ההפעלה. החלפת משרן בחלק שנראה דומה גם עלולה לגרום לבעיות. לשני רכיבים עם אותה השראות עשויים להיות חומרי ליבה שונים, התנהגות רוויה, התנגדות ומגבלות תרמיות. אני גם נמנע מהעתקת עיצוב ייחוס מבלי לבדוק את תנאי ההפעלה. לוח ההתייחסות עשוי להשתמש בטווח קלט שונה, תדר מיתוג, זרם עומס או אזור נחושת PCB שונה. ## דוגמה מעשית נניח שאני בוחר משרן עבור פלט 5 V, 2 A מכניסת 12 V. הממיר עובר במהירות של 500 קילו-הרץ, ויעד התכנון הוא כ-30% זרם אדווה. יעד האדוות המשוער הוא: [ 2 A \times 30\% = 0.6 A ] שימוש במשוואת הממיר נותן השראות קרוב לטווח 10 µH, תלוי בבקר ובמחזור העבודה. לאחר מכן, אני בודק אם החלק הנבחר יכול לתמוך ב: - זרם רציף של לפחות 2 A - זרם שיא של כ-2.3 A בדוגמה זו - עליית טמפרטורה מקובלת - DCR נמוך מספיק עבור יעד היעילות - פעולה ב-500 קילו-הרץ - מידות מתאימות ל-PCB אם לוח הבדיקה מראה עודף חום, אני עשוי להשוות חלק ב-DCR נמוך יותר, חבילה גדולה יותר או עיצוב שונה. אם המעגל מציג רעש מגנטי, חלק ממוגן וסקירת פריסה עשויים לעזור. גיליון הנתונים מצמצם את האפשרויות. הלוח המוגמר מאשר אם הבחירה עובדת תחת העומס המיועד. ## בנה בחירה שמתאימה לכל העיצוב. משרן מתאים מאזן השראות, טיפול בזרם, התנגדות, חום, התנהגות תדר, מיגון וגודל. אני לא מתייחס לאף דירוג בודד כתשובה כולה. כשאני קונה משרנים, אני מתחיל עם מגבלות החשמל, קורא את תנאי הבדיקה, משווה את הפרטים המכניים ובודק את החלק על הלוח בפועל. שיטה זו מפחיתה הפתעות ומקלה על תמיכה בעיצוב מאוחר יותר. אנו מברכים על פניותיך: amy.wu@ihuagroup.com/WhatsApp +8613612662976.
