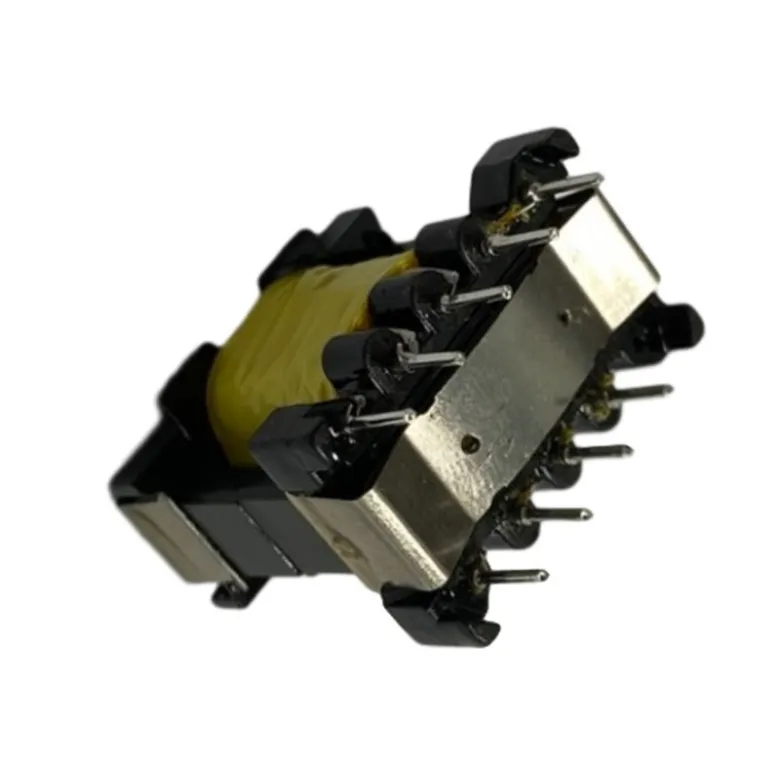

SMPS Transformers: מדוע אספקת התדירות הגבוהה שלך נכשלת (ואיך אנחנו מתקנים את זה)

ראיתי את הדפוס הזה פעמים רבות: SMPS עובד במהירות מיתוג נמוכה, ואז מתחיל להתנהג בצורה לא נכונה כשהתדר עולה. התסמינים יכולים להיראות אחרת. לפעמים אדוות התפוקה גדלות. לפעמים ה-MOSFET מתחמם. לפעמים האספקה ​​עוברת בדיקת ספסל, ואז נכשלת בתוך מוצר אמיתי. אני בדרך כלל מתאר את הבעיה לאותו רעיון. תדר גבוה חושף כל נקודת תורפה במעגל. אני אוהב לחשוב על SMPS כעל מערכת עם הרבה הפסדים קטנים שנשארים שקטים במהירות נמוכה יותר. בתדירות גבוהה, ההפסדים הקטנים האלה מפסיקים להיות קטנים. השראות טפילית, קיבול תועה, כונן שער גרוע, התאוששות איטית במיישרים, פריסת PCB חלשה ועיכוב לולאת בקרה יכולים כולם להצטבר. ייתכן שהאספקה ​​עדיין משתנה, אבל היא כבר לא משתנה בצורה נקייה. אחת הבעיות הראשונות שאני בודק היא פריסה. בתדירות גבוהה, עקבות נחושת מפסיקות להתנהג כמו חוטים פשוטים. לולאה ארוכה בין המתג, הדיודה, המשרן והקבלים יכולה להוסיף צלצולים וקפיצי מתח. ראיתי עיצובים שבהם הסכימה נראתה בסדר, ובכל זאת הלוח נכשל כי הלולאה החמה הייתה גדולה מדי. הנתיב הנוכחי היה צריך להיות קצר והדוק, אבל הפריסה פיזרה אותו על פני הלוח. אם אני רואה קוצים חדים על הניקוז או צומת המעבר, אני מסתכל קודם על אזור הלולאה. אם הלולאה גדולה, לעתים קרובות השפיץ הגיוני. שינוי קטן במיקום העקבות יכול להפחית את הלחץ על ה-MOSFET והדיודה. גיליתי גם שנתיבי החזרה חשובים בדיוק כמו נתיבים קדימה. נתיב חזרה גרוע יכול להרוס עיצוב טוב אחרת. כונן שער היא נקודת תורפה נוספת. MOSFET שעובד בתדר אחד עלול להיכשל בתדר גבוה יותר מכיוון שהשער לא מונע מספיק חזק או מספיק מהר. קצוות שער איטיים שומרים על ה-MOSFET באזור הליניארי למשך זמן רב מדי. זה מעלה אובדן מיתוג וחום. אם הנהג חלש, ייתכן שהמכשיר לעולם לא יידלק או כבה לחלוטין לפני שהמחזור הבא יתחיל. לעתים קרובות אני מסתכל על צורת הגל של השער עם היקף. גל ריבוע נקי הוא סימן טוב, אבל אכפת לי יותר מקצוות העלייה והירידה. אם הם איטיים, ייתכן שהדרייבר אינו מופעל, הנגד של השער גדול מדי, או שהטעינה של השער גבוהה מדי עבור התדר הנבחר. תיקנתי כמה כשלים פשוט על ידי התאמת ה-MOSFET טוב יותר לשלב הדרייבר. גם שחזור דיודה יכול ליצור בעיות. בעיצובים רבים של SMPS, במיוחד ישנים יותר או טופולוגיות פשוטות יותר, דיודת המיישר צריכה להיכבות מהר מאוד. בתדר גבוה, דיודת התאוששות איטית יכולה לאלץ זרם לזרום בכיוון הלא נכון לרגע קצר. זה יוצר אובדן, חום ורעש. ראיתי אספקה ​​שנראתה יציבה על הנייר אבל התחממה כי דיודת הפלט לא הצליחה לעמוד בקצב. אם התכנון משתמש בדיודה במקום תיקון סינכרוני, אני בודק את התנהגות השחזור בזהירות רבה. דיודה מהירה או חלק של Schottky עשוי לעזור, אבל כל בחירה מביאה פשרות בדירוג מתח, דליפה ועומס תרמי. אני לא בוחר את החלק מהקטלוג לבד. אני מסתכל על נקודת הפעולה המלאה. החלקים המגנטיים יכולים להיכשל בצורה שקטה יותר. בתדר גבוה יותר, השנאי או ליבת המשרן עלולים לאבד את היעילות. אובדן הליבה עולה. אפקט העור והשפעת הקרבה מגבירים את איבוד הנחושת. פיתול שנראה מקובל במהירות נמוכה יותר עשוי להתחמם יותר מהצפוי כאשר קצב המעבר מטפס. נגעתי במשרנים שנראו לא מזיקים במעבדה, ואז מצאתי אותם חמים בצורה לא נוחה במארז סגור. זו אחת הסיבות שאני שם לב למבנה המתפתל, לחומר הליבה ולאדווה הנוכחית. ליבה שעובדת היטב בטווח תדרים אחד עשויה שלא להתנהג אותו דבר באחר. אם החלק המגנטי קרוב לרוויה או בעל אובדן גבוה בתדר המטרה, כל האספקה ​​הופכת פחות יציבה. חום לא נשאר בתוך רכיב אחד. זה מתפשט. לולאת הבקרה יכולה גם לאבד שליטה. לולאת משוב צריכה מספיק שולי פאזה כדי להישאר יציבה. בתדר גבוה, שלב הכוח משתנה מהר יותר, וייתכן שהבקר לא יגיב כפי שהמעצב ציפה. ראיתי אספקה ​​שהתנדנדה רק בצעדי עומס, לא תחת עומס קבוע. זה הפך את הכישלון לקשה יותר לזהות. כשזה קורה, אני בודק פיצוי, התנהגות מגבר שגיאה ועיכוב דגימה. אני גם צופה בפלט תחת עומס חולף. עיצוב יכול להיראות בסדר עם עומס נגד, ואז להישבר כאשר מנוע, מעבד או דרייבר LED משנים את הביקוש במהירות. הבעיה היא לא תמיד שבב PWM. לפעמים הלולאה הייתה מכוונת למערכת עדינה יותר מזו שהיא משרתת בפועל. קבלי קלט ופלט חשובים יותר ממה שאנשים רבים מצפים. קבלים אינם מתנהגים כמו חלקים אידיאליים בתדירות גבוהה. ESR, ESL ומיקום כולם מעצבים את התוצאה. קבל בתפזורת עשוי להחזיק אנרגיה היטב בתדר נמוך, אך לא לתמוך בקצוות המיתוג. קבל קרמי קטן הממוקם רחוק מדי עשוי לעזור פחות מהצפוי. ראיתי אדוות פלט יורדת לאחר העברת הקבל קרוב יותר לעומס, לא לאחר החלפת החלק עצמו. זו הסיבה שאני בודק לאן באמת זורם הזרם. קבל טוב במקום הלא נכון עדיין יכול להשאיר צורת גל גרועה. אני מנסה לשמור על לולאת הזרם בתדר גבוה קצרה ולהשתמש בתערובת של ערכי קבלים בעת הצורך. התמהיל חשוב כי חלק אחד כמעט ולא פותר כל טווח תדרים. מדידה יכולה להטעות גם כן. בתדירות גבוהה, בדיקה יכולה לשקר אם אני משתמש בה רע. כבל הארקה ארוך יכול להראות צלצולים ששייכים ללולאת הבדיקה, לא למעגל. צפיתי באנשים רודפים אחרי "בעיה" במשך שעות, רק כדי לגלות שהגדרת הסקופ יצרה חלק מהרעש. זה לא אומר שהרעש היה מזויף. זה אומר שהמדידה דרושה טיפול. אני בדרך כלל משתמש בקפיץ קרקע קצר או בשיטת שידל כשאני בודק קצוות מהירים. זה נותן לי תצוגה נקייה יותר של צומת המתג, השער ואדוות הפלט. אם אני לא יכול לסמוך על הגדרת הבדיקה, אני לא יכול לסמוך על האבחנה. כשאני פותר תקלה ב-SMPS בתדירות גבוהה, אני הולך בדרך פשוטה. אני בודק את צומת הבורר עבור צלצול וחורג. אני בודק את צורת הגל של השער עבור קצוות איטיים או כוח הנעה ירוד. אני בודק את המיישר או השלב הסינכרוני לאובדן וחום. אני בודק את המשרן או השנאי עבור מתח ליבה ופיתול. אני בודק את לולאת המשוב תחת שינויי עומס. אני בודק את מיקום הקבלים ואת נתיב הזרם. הצו הזה חוסך אותי מניחוש. דוגמה טובה מגיעה מעיצוב מתאם קומפקטי שסקרתי. האספקה ​​עבדה בקצב מיתוג נמוך יותר, אבל בתדירות היעד הגבוהה יותר היא התחילה להתחמם ולאבד ויסות. הסכמטי לא הראה פגם ברור. הבעיה נבעה מלולאת זרם רחבה, דרייבר שער שלא היה מספיק חזק ודיודה שהתאוששה לאט מדי. אף אחת מהבעיות הללו לא נראתה קטלנית בפני עצמה. יחד הם גרמו לכישלון. לאחר הידוק הפריסה, כונן השער השתפר, והמיישר השתנה, האספקה ​​התנהגה הרבה יותר טוב. השיעור נשאר איתי. תדירות גבוהה לא יוצרת חוקים חדשים. זה פשוט חושף את אלו שהעיצוב כבר ציית בצורה גרועה. ההשקפה שלי פשוטה. אם SMPS נכשל בתדירות גבוהה, אני לא מתייחס לזה כאל תעלומה. אני מתייחס לזה כאות. המעגל אומר לי היכן מבזבזים אנרגיה, היכן התזמון מחליק, או היכן הפריסה נלחמת בעיצוב. ברגע שאני עוקב אחר האות הזה, התיקון בדרך כלל מתברר.

כשאני רואה בעיות בשנאי SMPS, אני מתחיל עם היסודות. ספק כוח מיתוג יכול להיראות בסדר מבחוץ ועדיין להיכשל בפנים. הפלט עשוי לרדת, היחידה עשויה לכבות ולהפעיל מחדש, או שאשמע צליל מתקתק קל מהמארז. לרוב מאשימים את השנאי מיד, אך התקלה האמיתית עשויה להיות בשלב ההנעה, לולאת המשוב או מפרק הלחמה סדוק. אני אוהב לבדוק את הסימפטומים אחד אחד. אם לספק הכוח אין פלט, אני מודד את הקלט, את ה-DC המיושר ואת מתח האתחול. אם היחידה מנסה להתחיל, ואז נעצרת, אני מקשיב לצליל הדופק. הצליל הזה אומר לי שהמעגל מנסה לרוץ, אבל משהו מושך אותו למטה. אם השנאי מרגיש חם מדי, אני מחפש עומס יתר, חלקי מיישר מקוצרים, IC בקרה גרוע או התנגדות פיתול שגויה. שנאי בדרך כלל לא מתחמם מעצמו. הוא מגיב למה ששאר המעגל עושה. אם אני מריח סימני צריבה, אני בודק את הלוח באור בהיר. אני בודק את הפינים מתחת לשנאי, טרנזיסטור הכוח, צד הדיודה והאזור סביב חלקי המשוב. נקודה כהה ליד הפינים מצביעה לעתים קרובות על זרימת הלחמה לקויה או מתח חום. עבודת תיקון אחת בולטת במוחי. אספקת שולחן עבודה קטנה תתחיל לשנייה ואז יכבה. הלקוח חשב שהשנאי כשל. בדקתי את הצד הראשוני ומצאתי מפרק הלחמה סדוק בפין שנאי אחד. הלוח התכופף בדיוק מספיק כדי לנתק מגע. לאחר שהלחמתי מחדש את הסיכה ובדקתי את החלקים הסמוכים, האספקה ​​חזרה לקדמותה. העבודה הזו הזכירה לי ששנאי גרוע הוא לא תמיד התשובה הראשונה. הנה הדרך שבה אני מטפל בבעיות שנאי SMPS. אני מפעיל את היחידה בבטחה ובודק את מסילות הפלט עם מד. אני בודק את פיני השנאי לאיתור מפרקים רופפים, סימני חום ורפידות סדוקות. אני בודק את הטרנזיסטור המיתוג או ה-MOSFET לקצר חשמלי. אני בודק את דיודות המיישר בצד המשני. אני מודד את חלקי המשוב, כולל המצמד האופטו והתקן הייחוס. אני מסתכל על נגד ההפעלה ועל הקבל הראשי, מכיוון שחלקים חלשים שם יכולים לעצור את כל האספקה. אני משווה את ההתנגדות המתפתלת ליחידה טובה ידועה אם יש לי כזו. אם השנאי עצמו ניזוק, הסימנים בדרך כלל ברורים. אני עלול למצוא פיתול פתוח, פיתול מקוצר או נזק גלוי לכוויה. במקרה כזה, החלפה היא הפתרון המעשי. אני מתאים לחלק החדש לפי פריסת סיכות, יחס סיבובים, גודל הליבה ורמת ההספק הדרושה לאספקה. התאמה צמודה חשובה. התאמה לא נכונה יכולה להחזיר את אותו כישלון. אני גם שם לב לפריסה סביב השנאי. זרימת אוויר לקויה, עומס כבד והלחמה חלשה עלולים לקצר את חייו. אספקה ​​שמתקרבת לגבול שלו כל היום יזדקן מהר יותר ממוצר שיש לו מרווח מסוים. ראיתי את זה בציוד משרדי, בדרייברים של LED וביחידות מתאם קטנות. אותו דפוס מופיע שוב ושוב. חום, מתח ומגע לקוי יוצרים צרות. העצה שלי פשוטה. אל תתמקד בשנאי בלבד. בדוק את נתיב האספקה ​​המלא. השנאי פועל כחלק ממערכת, וחלק חלש אחד יכול לגרום לכל היחידה להיראות רע. אם הייתי צריך לסכם את גישת התיקון שלי במילים פשוטות, הייתי אומר את זה: בדוק את המעגל, לא את הניחוש. ההרגל הזה חוסך זמן, מוריד סיכון ומצביע על התקלה האמיתית מהר יותר.

כאשר ספק כוח בתדר גבוה מתחיל להיכשל, אני בדרך כלל רואה את אותן הבעיות שוב ושוב. ייתכן שהיחידה לא תידלק. הפלט עשוי לקפוץ למעלה ולמטה. המאוורר עשוי לפעול, אבל העומס עדיין לא מקבל כוח יציב. ריח קטן, זמזום קל או חום נוסף יכולים להופיע לפני הכישלון המלא. אני לא מתעלם מהסימנים האלה. ספק כוח בתדר גבוה עובד תחת לחץ מדי יום. חום, אבק, חיווט רופף, חלקים מזדקנים וכוח כניסה לא יציב יכולים כולם לדחוף אותו לכישלון. כשאני בודק אחד, אני מסתכל תחילה על דפוס הסימפטומים, ואז אני עובר צעד אחר צעד. מה שאני בודק כשספק כוח בתדר גבוה פגום אני מתחיל בצד הקלט. אני בודק אם מתח החשמל יציב. אני בודק את התקע, בלוק המסוף, הנתיך והמפסק. אני מחפש סימני צריבה, ברגים רופפים או כתמים כהים ליד קטע הקלט. קלט חלש יכול להיראות כמו בעיה באספקת חשמל, אבל הבעיה האמיתית עשויה לשבת מחוץ ליחידה. לאחר מכן אני בודק חום. כשלים רבים מתחילים בקירור לקוי. אבק חוסם את זרימת האוויר. מאוורר מאט. גוף קירור עמוס בלכלוך. היחידה ממשיכה לפעול לזמן מה, ואז החלקים הפנימיים מתחילים להזדקן מהר יותר. פעם ראיתי אספקה ​​בבית מלאכה קטן שנסגר כל צהריים. הבעלים חשב שהלוח גרוע. הבעיה האמיתית הייתה נתיב מאוורר סתום ומאוורר שאיבד מהירות. לאחר ניקוי היחידה והחלפת המאוורר, הפסקו ההשבתות. אני גם מסתכל על הפלט. אם המתח יורד תחת עומס, אני בודק את צד העומס, את כבל היציאה ואת ההתקן המחובר. קו קצר, מגע רופף או עומס רע יכולים לגרום לאספקה ​​בריאה לפעול ללא יציב. סימנים נפוצים שאני שם לב אליהם אין פלט בכלל פלט מתחיל, ואז מפסיק מתח מתנדנד למעלה ולמטה שינויים ברעש המאוורר הטמפרטורה של המארז עולה מהר ריח שריפה או סימני כהה ליד חלקים התפוצצות תכופה של נתיך כל שלט מספר חלק מהסיפור. אני לא מנחש מוקדם מדי. סיבות נפוצות שאני מוצא קבלים מזדקנים קבלים נשחקים עם הזמן. כשהם מאבדים קיבולת, האדוות גדלות, התפוקה מתקשה, והאספקה ​​עלולה להיכשל. חיווט רופף מסוף רופף עלול ליצור חום ומגע לסירוגין. היחידה עשויה לעבוד יום אחד ולהיכשל ביום הבא. אבק וזרימת אוויר לקויה אבק לוכד חום. חום מקצר חלק מהחיים. אני רואה את זה לעתים קרובות במפעלים, בחנויות קטנות ובתקנים ביתיים שיושבים ליד קירות או מדפים. כשל מאוורר מאוורר חלש עדיין עלול להסתובב, ולכן אנשים רבים מתגעגעים אליו. אני תמיד בודק את זרימת האוויר ביד ומקשיב לצליל לא אחיד. תקלות עומס עומס גרוע עלול למשוך את האספקה ​​למטה. אני בודק את המכשיר או המכשיר המחוברים לפני שאני מאשים את יחידת הכוח בלבד. נחשול קלט או כוח לא יציב אם קו הקלט מתנדנד לעתים קרובות, האספקה ​​מקבלת את המכה. זה יכול לפגוע בחלק הבקרה ובשלב הכוח. איך אני פותר את זה אני משתמש בנתיב פשוט. אני מנתק את העומס אם ההגדרה מאפשרת זאת. אני בודק את האספקה ​​עם עומס בטוח או מכשיר ידוע כטוב. אני בודק מתח כניסה. אני בודק כבלים, מסופים, נתיכים ומאווררים. אני מחפש נזקי חום, נפיחות, דליפות או סימני עשן בחלקים. אני מודד את יציבות הפלט תחת עומס. זה עוזר לי להימנע משינויים אקראיים בחלקים. אם היחידה עדיין נכשלת ללא עומס, אני מתמקד באספקה ​​עצמה. אם זה עובד ללא עומס אבל נכשל בעומס, אני מסתכל חזק יותר על חיווט העומס והפלט. דוגמה מעשית לקוח הביא לי פעם יחידה המשמשת לקו ריתוך. המכונה תתניע, ואז נעצרת לאחר ריצה קצרה. הצוות כבר החליף פיוז אחד וחשב שהלוח מת. בדקתי קודם את המאוורר. זה הסתובב, אבל לאט מאוד. בדקתי את התיק הפנימי. אבק ישב על גוף הקירור ומסביב לאזור הבקרה. בדקתי את המסופים. בורג פלט אחד היה רופף. לאחר ניקוי היחידה, הידוק המסוף והחלפת המאוורר החלש, האספקה ​​פעלה שוב כרגיל. המקרה הזה הזכיר לי כלל פשוט: אל תדלג על הבדיקות הבסיסיות. מה אני מציע לטיפול יומיומי שמור על היחידה נקייה ויבשה השאר מספיק מקום לזרימת אוויר בדוק את המסופים בלוח זמנים מוגדר צפה בצליל המאוורר ובמהירות המאוורר השתמש בכוח קלט יציב במידת האפשר אל תעמיס על היחידה החלף חלקים חלשים לפני שהם נכשלים במלואם. אני מציע גם לנהל יומן קצר. אני מציין את התאריך, הסימפטום, מתח הכניסה ומצב העומס. ההרגל הקטן הזה עוזר לי לזהות דפוסים מהר יותר בפעם הבאה שאותה יחידה פועלת. כשאני עוצר וקורא לעזרה לתיקון אני מפסיק כשאני רואה סימני צריבה כבדים, התפוצצות פתיל חוזרות ונשנות, עשן, ריח חזק או סימנים של נזק ללוח שדורשים עבודה בטוחה בספסל. אני גם מפסיק כאשר היחידה נושאת מתח גבוה או אנרגיה מאוחסנת גדולה שזקוקה לפריקה זהירה לפני כל בדיקה. בחירה זו חוסכת זמן ומפחיתה סיכון. אם אספקת הכוח בתדר הגבוה שלך נכשלת, לא הייתי ממהר לבצע שינויים בחלקים. הייתי בודק קלט, קירור, חיווט, עומס ופלט בסדר רגוע. רוב התקלות משאירות רמזים. אני רק צריך לקרוא אותם בזהירות. אם אתה רוצה שהאספקה ​​תישאר יציבה, התייחס לחום, אבק ומגע רופף כאזהרה מוקדמת, לא בעיות קטנות.

אני רואה את אותה בעיה שוב ושוב: שנאי SMPS מתחמם, האספקה ​​מבזבזת חשמל, והיחידה מאבדת יעילות הרבה לפני שהתכנון צריך. כשאני מסתכל על המקרים האלה, אני בדרך כלל מוצא שילוב של אובדן ליבה, אובדן נחושת, דליפה, פריסת סלילה גרועה או בעיית בקרה בצד העיקרי. החדשות הטובות הן שבדרך כלל אני יכול לאתר את הסיבה בתהליך פשוט, ואז לחתוך את ההפסד צעד אחר צעד. אני מתמקד בשנאי כחלק משלב הכוח המלא, לא כחלק בודד שיושב לבד על הלוח. תצוגה זו חוסכת זמן. מה אני בודק קודם אני מתחיל עם התסמינים. אם השנאי חם בעומס קל, אני מסתכל על אובדן ליבה, תדר מיתוג וזרם מגנט. אם השנאי מתחמם תחת עומס, אני מסתכל יותר על אובדן נחושת, התנגדות מתפתל וצפיפות זרם. אם האספקה ​​משמיעה רעש, מאבדת ויסות, או מזיזה תחת לחץ, אני בודק רוויה, השראות דליפה והתנהגות מרחפת. דוגמה קטנה מהעבודה שלי: מתאם 24V נראה בסדר בעומס הספסל, ובכל זאת טמפרטורת מארז השנאי עלתה יותר מדי לאחר עשר דקות. הסיבה העיקרית לא הייתה פגם אחד. לעיצוב היה זרם אדוות גבוה, מילוי מתפתל חלש ומרווח ליבה שדחף את צפיפות השטף גבוה מדי. תיקון אחד לא יפתור את זה. הייתי צריך לתקן שלוש נקודות. מאיפה בדרך כלל מגיעים הפסדי שנאי SMPS אובדן הליבה מופיע כאשר השטף המגנטי מתנדנד חזק מדי או התדר דוחף את חומר הליבה אל מעבר לטווח נוח. אני רואה את זה הרבה בעיצובים שמנסים לסחוט יותר מדי כוח מליבה קטנה. אובדן נחושת נובע מהתנגדות מתפתלת. חוט דק, סיבובי קצה ארוכים, סידור שכבות גרוע ונתיב זרם גרוע, כולם מעלים את החום. השראות דליפה מוסיפה לחץ ואובדן מיתוג נוסף. זה גם יכול להעלות את אנרגיית הספייק ולגרום למעגל המהדק לעבוד קשה יותר ממה שהוא צריך. רוויה היא דבר רציני. כאשר הליבה מתקרבת לגבולה, הזרם עולה במהירות, החום מטפס והאספקה ​​מאבדת שליטה. אני מתייחס לזה כאזהרה עיצובית, לא בעיית כוונון קטנה. פריסת PCB לקויה גם פוגעת בשנאי. לולאות זרם ארוכות, נתיבי חזרה רועשים והארקה חלשה יכולים לדחוף את צומת המתג להתנהגות קשה. לאחר מכן השנאי משלם חלק מהעונש הזה. השלבים שבהם אני משתמש כדי לעצור את האובדן אני מודד טמפרטורה בגוף השנאי, במכשיר המתג ובצד המיישר. אני גם בודק את הספק הכניסה והספק המוצא כדי שאוכל לראות את פער היעילות בפועל. אני משווה התנהגות ללא עומס, חצי עומס ועומס מלא. זה נותן לי תמונה ברורה. אם אובדן ללא עומס כבר גבוה, תנאי הליבה והמיתוג זקוקים לתשומת לב. אם ההפסד עולה בחדות עם העומס, כנראה שנחושת וזרם מיישר הם חלק מהסיפור. אני בודק את צורת הגל על ​​פני הבסיס. אני רוצה לדעת אם איפוס השטף נקי, האם מחזור העבודה נשאר בטוח, והאם ספייק הניקוז בשליטה. צורת גל גרועה יכולה להסתיר הרבה חום. אני סוקר את המבנה המתפתל. ענייני השמה ראשונית ומשנית. השזירה יכולה לסייע בדליפה, אך יש להשתמש בה בזהירות. אני מסתכל גם על מד חוט, שימוש בליץ בעת הצורך, ומספר השכבות. יותר מדי שכבות עלולות להעלות התנגדות וקיבול תועה. אני בודק את בחירת הליבה מול תדר הפעולה ורמת ההספק. ליבה שעובדת היטב בתדר אחד עלולה לבזבז כוח בתדר אחר. אני לא מניח שהחלק בסדר רק בגלל שהוא מתאים ללוח. אני בודק את רשת המהדק והסנובר. אם המהדק סופג יותר מדי אנרגיה, ייתכן שהשנאי אינו החלק החם היחיד, אולם החום מתחיל לעתים קרובות עם בקרת אנרגיה לקויה בעת כיבוי. אני סוקר את פרופיל הטעינה. חלק מהציוד מעביר את רוב חייהם בעומס קל, בעוד שאחרים מתמודדים עם ביקוש פועם. השנאי צריך להתאים למקרה השימוש האמיתי, לא יעד נייר. מה אני משנה כשאני צריך אובדן נמוך יותר אני מפחית את צפיפות השטף אם הליבה לחוצה מדי. המשמעות עשויה להיות שינוי ספירת הסיבובים, גודל הליבה או תדירות ההחלפה. אני מוריד את אובדן הנחושת על ידי שיפור בחירת החוטים, קיצור נתיבי הזרם והידוק הפריסה המתפתלת. חתכתי דליפה על ידי שיפור מיקום השכבה ורצף הליפול. אני גם עוקב אחר מרווחי הבידוד, מכיוון שהבטיחות עדיין חשובה. אני מכוון את כונן השער ואת צורת הגל המתחלפת כך שהשנאי לא יתמודד עם מתח נוסף מתזמון לקוי. אני שם לב לזרימת החום. שנאי יכול להיראות מקובל על הנייר ועדיין להתחמם מדי בתוך מארז סגור. מרווח אוויר, מיקום הלוח וחלקים חמים בקרבת מקום כולם חשובים. דוגמה מעשית בשטח עבדתי על מטען קטן שאיבד יותר מדי כוח בעומס באמצע. הצוות כבר החליף את הבקר פעמיים. הבעיה האמיתית נשארה מוסתרת. כשבדקתי את השנאי, מצאתי אובדן נחושת גבוה מפיתול משני דק ופריסה שאילצה אורך לולאה נוסף. גם הליבה הייתה קצת קטנה מדי עבור התדר שנבחר. שינינו את התוכנית המתפתלת, הגדלנו את גודל הליבה צעד אחד, וניקינו את השביל הנוכחי על הלוח. טמפרטורת השנאי ירדה, והאספקה ​​פעלה עם פחות חשמל מבוזבז. המקרה הזה לימד אותי הרגל שימושי: אני אף פעם לא מאשים את הבקר מוקדם מדי. השנאי לעתים קרובות אומר את האמת אם אני מודד אותו בזהירות. במה אני מתמקד במהלך סקירת העיצוב אני שואל את השאלות הבאות: - האם חומר הליבה מותאם לתדר ולרמת ההספק? - האם נדנדת השטף נשמרת בטווח בטוח? - האם התנגדות הליפוף נמוכה מהמגבלה התרמית המתירה? - האם השראות הדליפה קטנה מספיק כדי שהמהדק יוכל להתמודד? - האם פריסת ה-PCB עוזרת לשנאי, או מקשה על החיים? - האם האספקה ​​נשארת יציבה לאורך טווח העומס האמיתי? שאלות אלו תופסות בעיות רבות לפני שהלוח נכנס לשימוש המוני. אני גם שומר על כלל אחד: אסור לשפוט שנאי לפי מספר אחד בלבד. יעילות, חום, רעש, ויסות מתח ואמינות כולם שייכים לאותה סקירה. התצוגה הקצרה שלי כשאני רוצה לעצור הפסדי שנאי SMPS, אני לא רודף אחרי תיקון קסם אחד. אני מודד, משווה צורות גל, סוקר את הפיתול, בודק את הליבה ומתקן את הפריסה. הגישה הזו נותנת לי תוצאה נקייה יותר ופחות הפתעות מאוחר יותר. אם שנאי מתחמם, העיצוב כבר נותן אות. אני מקשיב לזה מוקדם, ואז אני עובד על העניין עם בדיקות קבועות, לא ניחושים.

אני רואה את אותו דפוס שוב ושוב. SMPS קטן מתחיל להתנהג מוזר, העומס הופך לא יציב, המאוורר נשמע מחוספס, והמשתמש ממשיך לעבוד כאילו שום דבר לא בסדר. ואז יום אחד היחידה מפסיקה להוציא כוח, וכל המערכת יורדת איתה. זה החלק שאני מנסה לעצור מוקדם. אני עובד עם בעיות אספקת חשמל על ידי צפייה בסימנים הקטנים, לא בכישלון הגדול. ספק כוח במצב מתג נותן לעתים קרובות רמזים לפני שהוא מתקלקל. אני מקשיב לרעש. אני בודק חום. אני מסתכל על מתח המוצא. אני בודק את הלוח לאיתור אבק, סימנים כהים, קבלים נפוחים, חיבורים רופפים וחלקים שרופים. כשאני עושה את זה מוקדם, אני חוסך זמן, עלויות ולחץ. הנה איך אני מטפל בטיפול ב-SMPS לפני שהיחידה נכשלת. אני מתחיל עם המצב החיצוני. תיק נקי מספר פעמים רבות סיפור. אבק כבד בתוך פתחי האוורור פירושו זרימת אוויר לקויה. סימן צהוב או חום ליד שלב הכוח יכול להיות עומס חום. מחבר רופף יכול ליצור קשתות. מאוורר חלש יכול להפוך עומס רגיל לעומס חם. ראיתי פעם ארון בקרה בבית מלאכה קטן שנסגר כל הזמן בזמן שיא השימוש. הבעלים חשב שיחידת הכוח ניזוקה ללא תקנה. פתחתי אותו ומצאתי אבק סמיך על גוף הקירור ומאוורר שבקושי זז. לאחר ניקוי, בדיקת נתיב זרימת האוויר והחלפת המאוורר, היחידה פעלה שוב כרגיל. הבעיה האמיתית לא הייתה אספקה ​​מתה. זה הצטבר חום במשך שבועות. אני בודק את הפלט הבא. SMPS יציב אמור להחזיק פלט יציב תחת עומס רגיל. אם המתח קופץ, יורד או יורד בלחץ, אני מסתכל על העומס, שלב המיישר, הקבלים ונתיב המשוב. קבל חלש עדיין יכול לתת ליחידה להידלק תוך הסתרת צרות עמוקות יותר. מעגל משוב גרוע יכול לגרום לאספקה ​​לחפש את המתח השגוי ולהלחיץ ​​את כל הלוח. אני לא מחכה לכיבוי מלא לפני שאבדוק את זה. אני גם מקשיב לסאונד. ליחידה בריאה יש בדרך כלל צליל נמוך ויציב. שריקה חדה, נקישה, תקתוק, או שינוי בטון יכולים להצביע על עומס יתר, מתח סליל או בעיות מיתוג. לעתים קרובות אנשים מתעלמים מהקול מכיוון שהיחידה עדיין עובדת. אני לא. סאונד הוא אחת האזהרות המוקדמות הקלות ביותר. לחום יש חשיבות רבה. אם אני נוגע במארז ומרגיש יותר חום מהרגיל, אני מתייחס לזה כאל סימן, לא כפרט. חום יכול להגיע מאבק, כשל במאוורר, מפרקי הלחמה גרועים, מסופים רופפים, התאמת עומס לקויה או חלקים ישנים. ספק כוח שמתחמם מדי יום נשחק מהר יותר מאשר יחידה שנשארת בטווח בטוח. אני בודק את הקבלים בזהירות. עליוניות נפוחות, נזילות וסימני כיווץ סביב השרוול הם סימני אזהרה ברורים. גם כאשר קבל נראה תקין, הגיל עדיין יכול להחליש אותו. במקרים רבים של תיקון, האספקה ​​מתחילה לפעול לא יציבה הרבה לפני שהקבל נראה פגום. לכן אני בודק את ההתנהגות, לא רק את המראה. אני גם מחפש חיבורי הלחמה גרועים. רעידות, חום ושימוש ארוך עלולים לסדוק מפרקים סביב שנאים, טרנזיסטורי כוח, נגדים ובלוקים טרמינלים. מפרק סדוק עשוי לפעול כשהיחידה קרירה, ואז להיכשל כאשר הלוח מתחמם. ראיתי משתמשים מחליפים את כל היחידה, בעוד שהתיקון האמיתי היה הלחמה מחדש נכונה במקום הנכון. התאמת עומסים היא נקודה נוספת שאני אף פעם לא מדלגת עליה. חלק מיחידות ה-SMPS נכשלות מכיוון שהמכשיר שהן מתחזקות שואב יותר זרם ממה שהספק יכול לעמוד בו. יחידה יכולה לפעול בעומס קל ולהיכשל ברגע שהביקוש עולה. זה לא תמיד אומר שספק הכוח חלש. לפעמים העומס השתנה, המערכת גדלה או מנוע התחיל למשוך יותר זרם מבעבר. אני שואל שאלה אחת פשוטה לפני התיקון: האם אספקת החשמל נכשלה מעצמה, או שהמערכת סביבו השתנתה? השאלה הזו חוסכת תיקונים שגויים רבים. שגרת בדיקה מעשית עוזרת מאוד. אני שומר את זה פשוט: - בדוק את המארז ופתחי האוורור - נקה אבק מהלוח ומהנתיב של המאוורר - בדוק את מתח הכניסה והיציאה - בדוק את החום לאחר ריצה קצרה - בדוק קבלים, חיבורי הלחמה ומחברים - ודא שהעומס נמצא בטווח - החלף חלקים בלויים לפני שהם גורמים לעצירה. שגרה מסוג זה אינה דורשת מאמץ רב, אך לעתים קרובות היא מונעת כשל גדול יותר. ההשקפה שלי פשוטה. אין להתייחס ל-SMPS כאל חלק שחשוב רק כאשר הוא מת. זה עובד כל יום, לעתים קרובות תחת שינויים בחום, אבק ועומס. אם אני נותן לזה תשומת לב בסיסית, אני מקבל תפוקה יציבה יותר ופחות השבתות מפתיעות. אם אני מתעלם מהשלטים הקטנים, אני בדרך כלל משלם על זה אחר כך עם לוח מת, עבודה אבודה ותיקון קשה יותר. לכן אני מעדיף בדיקות מוקדמות על פני תיקונים מאוחרים. אם ה-SMPS שלך מתחיל להתחמם, לעשות רעש או להראות פלט לא יציב, לא הייתי מחכה. הייתי בודק אותו, מנקה אותו ובודק את החלקים הלחוצים לפני שהנזק מתפשט. יש לנו ניסיון רב בתחום התעשייה. צור איתנו קשר לייעוץ מקצועי: איימי וו: amy.wu@ihuagroup.com/WhatsApp +8613612662976.

Robert W. Erickson, 2001, Fundamentals of Power Electronics Abraham I. Pressman, 2009, Switching Supply Design Marty Brown, 2010, Supply Supply Book Christophe Basso, 2014, Switch Mode Supplies Henry Ott, 2009, Electromagnetic Compatibility Engineering
